Gương Hậu Điện Tử Matego CMS930: Chi Tiết Sản Phẩm Và Cách Lắp Đặt

Gương hậu điện tử MateGo CMS930 - Giải pháp thay thế gương chiếu hậu truyền thống, giúp tăng tầm nhìn, giảm điểm mù và hỗ trợ lái xe an toàn. Khám phá chi tiết sản phẩm và cách lắp đặt qua bài viết sau!

Gương hậu điện tử MateGo CMS930: Chi tiết sản phẩm và cách lắp đặt

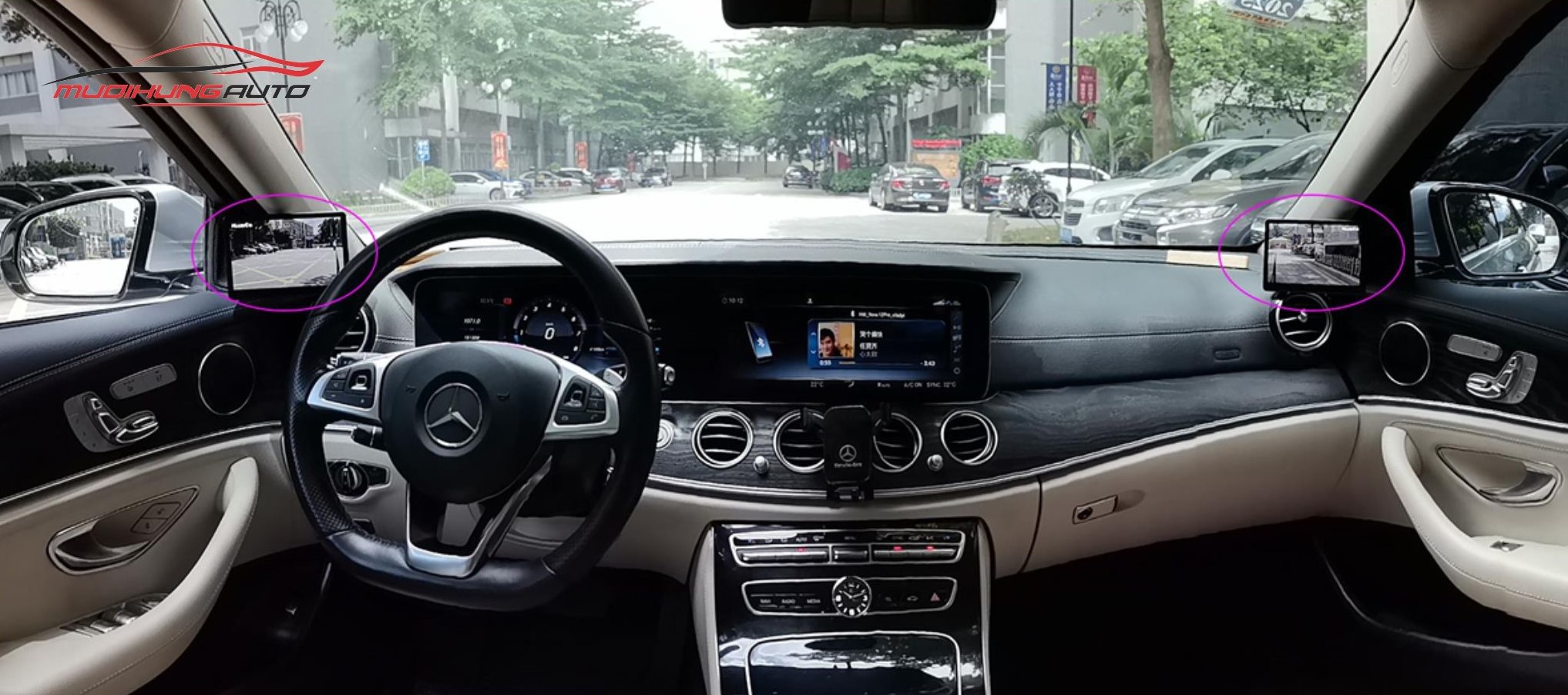

Giới thiệu chung về Gương điện tử Matego CMS930

Gương hậu điện tử Matego CMS930 là hệ thống giám sát camera bên hông (Side CMS, SCMS) đạt chuẩn Class III về yêu cầu trường nhìn (FOV) dành cho xe ô tô chở khách.

Sản phẩm được thiết kế để thay thế gương chiếu hậu truyền thống, mang đến tầm nhìn rộng hơn, hình ảnh rõ nét hơn và hỗ trợ lái xe an toàn trong mọi điều kiện thời tiết.

• Tăng tầm nhìn - Giảm điểm mù: Matego CMS930 được trang bị camera lắp đặt 2 bên thân xe, giúp mở rộng tầm nhìn cho người lái. Hình ảnh được truyền về màn hình hiển thị giúp người lái dễ dàng quan sát, giảm điểm mù 2 bên hông xe.
• Hỗ trợ lái xe an toàn: Công nghệ BSD chính xác giúp phát hiện và cảnh báo va chạm điểm mù, nâng cao an toàn khi di chuyển.

Gương hậu điện tử Matego CMS930 có thể khắc phục hiệu quả các tình huống như:

• Không thể quan sát khi chuyển làn hoặc lùi xe, đặc biệt vào những ngày mưa
• Khó phát hiện các phương tiện song song trong vùng điểm mù
• Dễ bị trầy xước xe do va chạm với cột, lề đường, xe cộ bên cạnh khi đỗ xe
• Khó đỗ xe trong khu vực ánh sáng yếu
• Không thể quan sát rõ xung quanh khi mở cửa xe
• Chói mắt khi đèn pha xe sau chiếu vào gương chiếu hậu
• Khó quan sát khi đỗ xe trong không gian hẹp

Thông số kỹ thuật nổi bật

Bộ sản phẩm và phụ kiện đi kèm

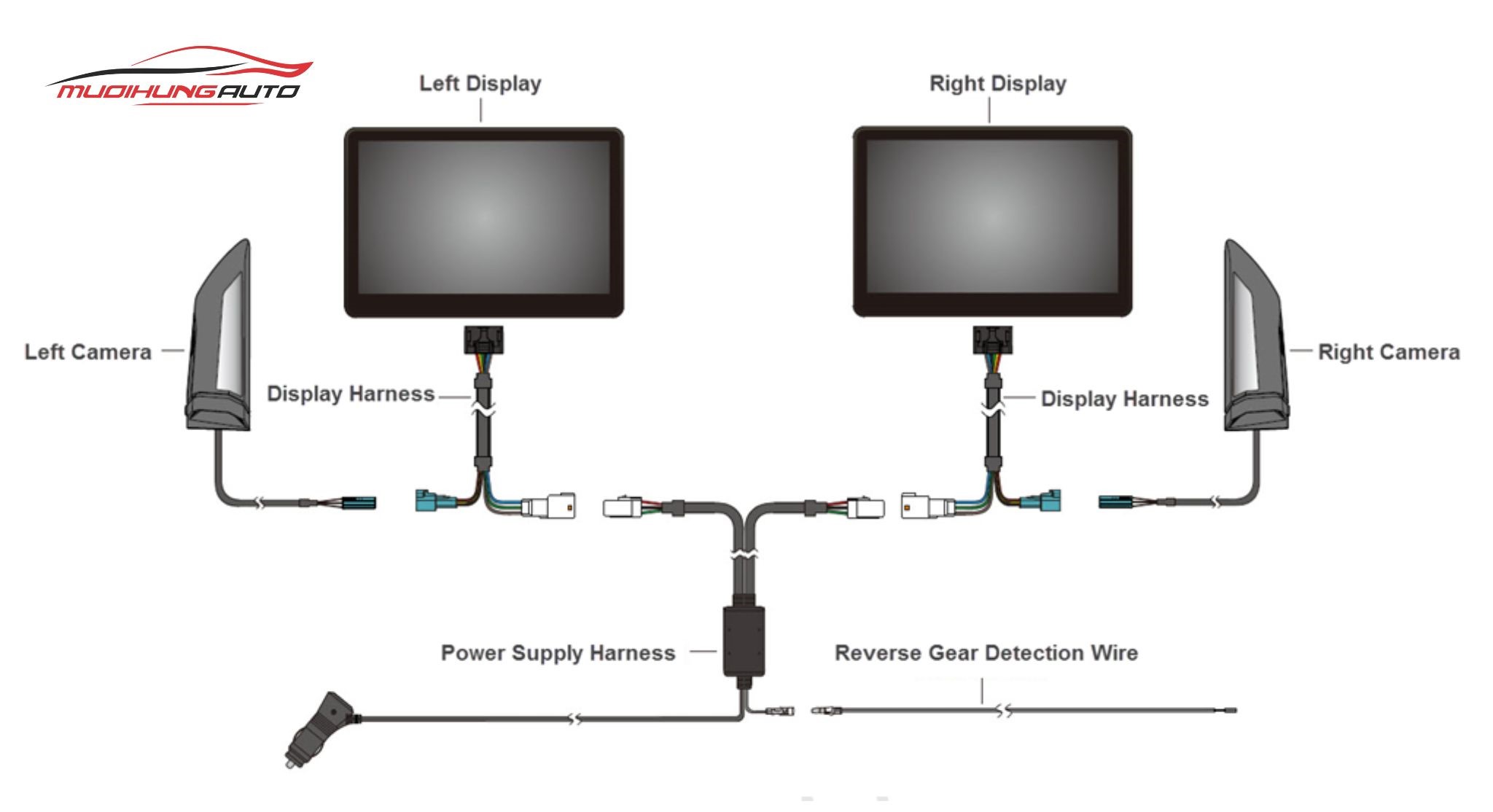

Một bộ sản phẩm camera gương hậu điện tử MateGo CMS930 hoàn chỉnh bao gồm các thành phần chính sau:

• 2 màn hình
• Camera bên trái
• Ốp viền camera bên trái
• Camera bên phải
• Ốp viền camera bên phải
• Giá đỡ màn hình bên trái
• Giá đỡ màn hình bên phải
• Dây nịt chính của màn hình
• Bộ dây nguồn
• Dây nối phát hiện số lùi

Ngoài ra, còn một số phụ kiện tùy chọn như: băng keo 2 mặt camera trái/phải, miếng đệm cao su cho giá đỡ, móc giá đỡ, kẹp dây điện.

Bên cạnh đó, cần chuẩn bị các công cụ cần thiết khi lắp đặt, bao gồm:

• Xà beng nhựa
• Bút thử điện ô tô 12-24V DC
• Cờ lê lục giác bên trong H5 hình chữ L
• Kìm chéo 6 inch
• Kìm mũi nhọn 8 inch
• Kìm tuốt dây 5 inch
• Vải cách nhiệt màu đen cho xe ô tô
• Luồn dây dài 1 mét
• Tua vít chữ thập nhỏ
• Thước dây 3m
• Ruy băng đen 5x200mm

Lưu ý kiểm tra linh kiện đầy đủ trước khi bắt đầu lắp đặt sản phẩm.

Hướng dẫn lắp đặt chi tiết

Toàn bộ quy trình lắp đặt sản phẩm được thực hiện theo các bước dưới đây.

Kiểm tra và chuẩn bị trước khi lắp

Trước khi tiến hành lắp đặt gương điện tử MateGo CMS930, cần thực hiện các bước kiểm tra và chuẩn bị sau để đảm bảo quá trình thi công diễn ra nhanh chóng, chính xác và an toàn:

• Xác định vị trí lắp đặt: Kiểm tra và xác nhận vị trí gắn màn hình (tại trụ A) và camera (tại chắn bùn) sao cho tối ưu tầm nhìn và thẩm mỹ.
• Chuẩn bị dụng cụ chuyên dụng: Chuẩn bị sẵn sàng các thiết bị và dụng cụ cần thiết cho việc thi công.

Việc chuẩn bị kỹ lưỡng giúp quá trình lắp đặt sản phẩm diễn ra thuận lợi, giảm thiểu lỗi kỹ thuật và tiết kiệm thời gian.

Các bước lắp đặt

Lắp đặt camera gương điện tử Matego CMS930 được thực hiện theo quy trình sau:

1) Xác nhận và kết nối dây phát hiện số lùi

Quy trình này được thực hiện khi xe khởi động, để xác định xem dây phát hiện số lùi có thể lắp đặt được trên xe hay không.

Các bước thực hiện:

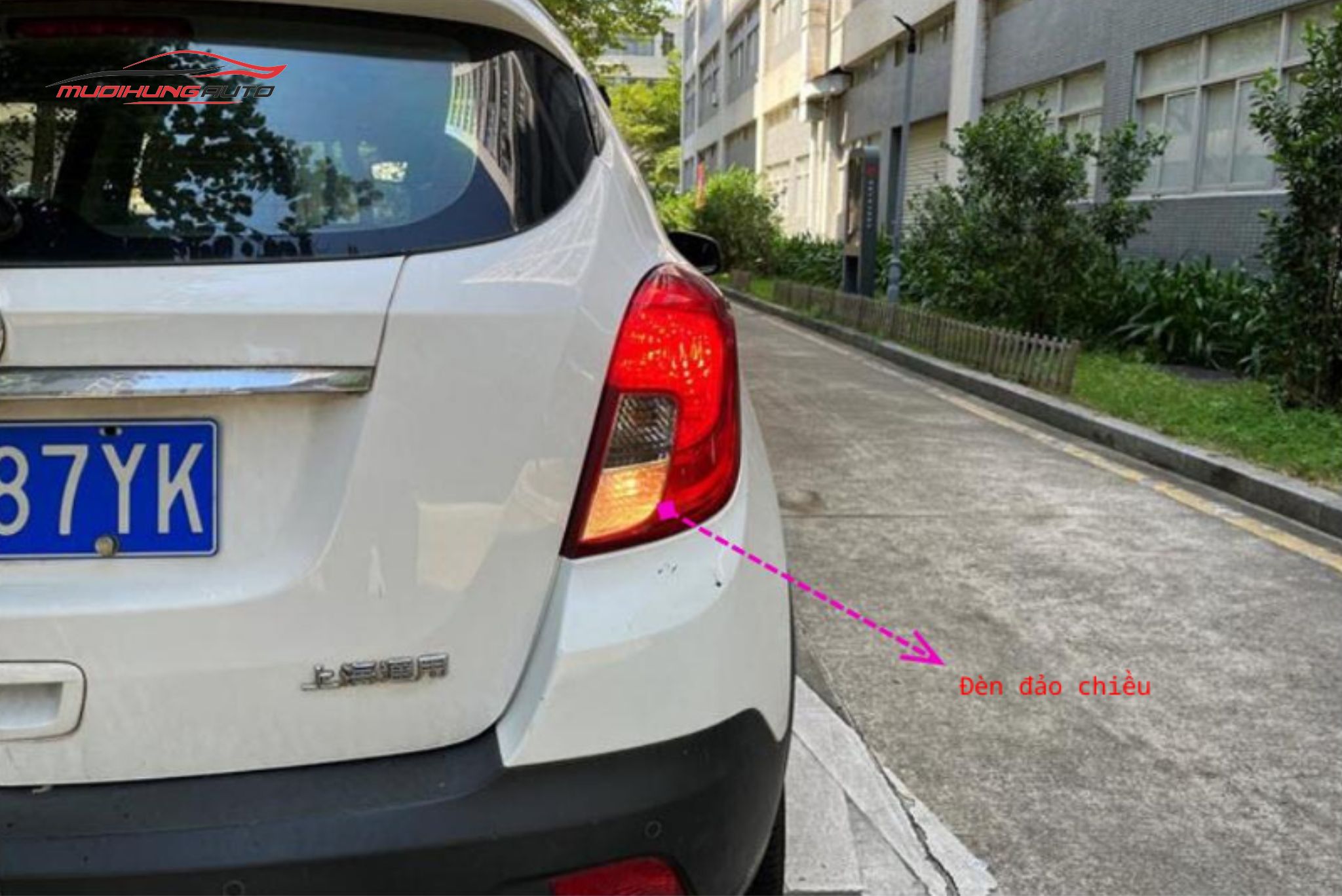

• Bước 1: Chuyển cần số sang ACC, về số lùi và kiểm tra đèn lùi trên xe đã bật chưa.

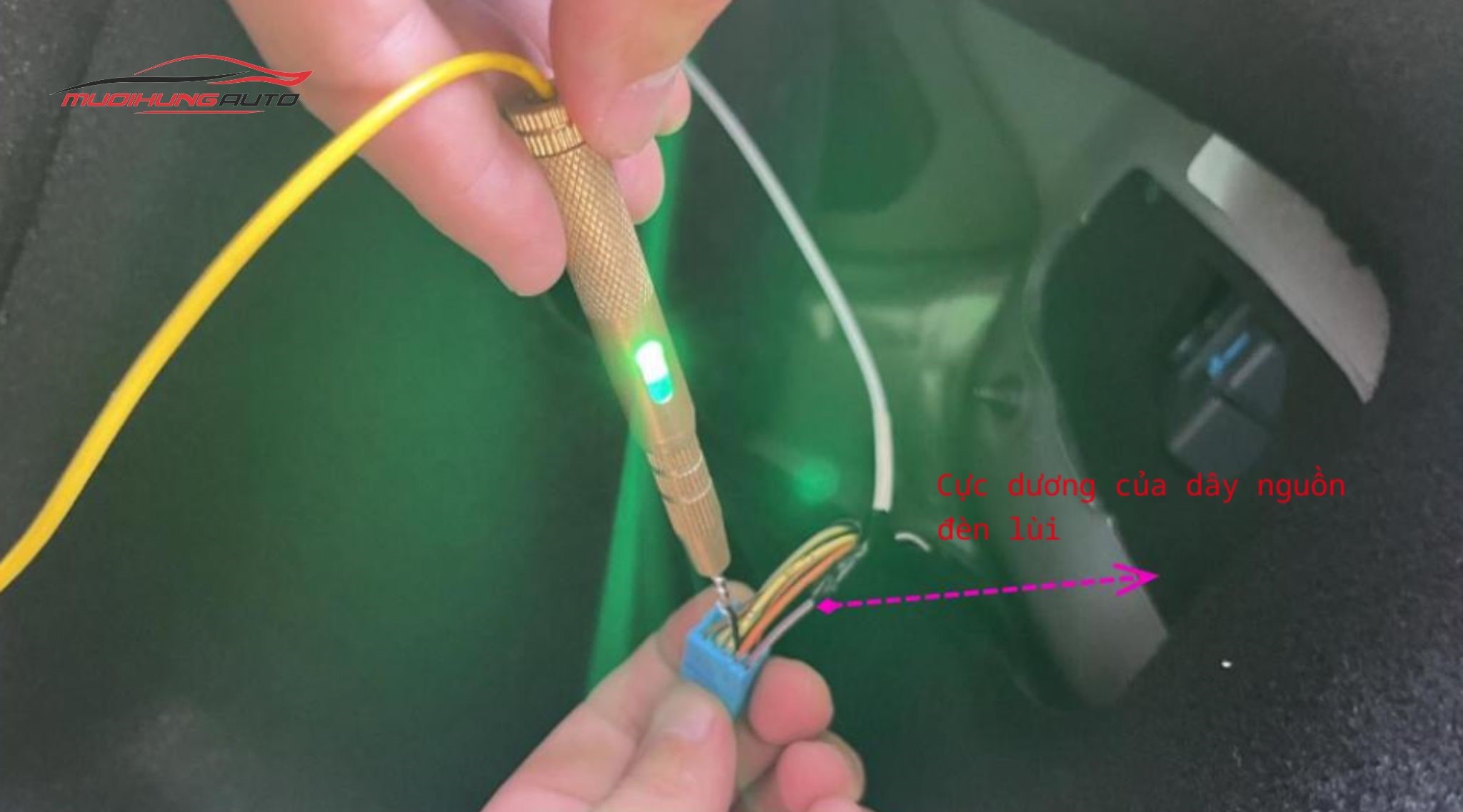

• Bước 2: Dùng dụng cụ để tháo tấm ốp cốp xe và để lộ phích cắm đèn lùi. Rút phích cắm và dùng bút thử điện để tìm cực dương của dây nguồn đèn lùi.

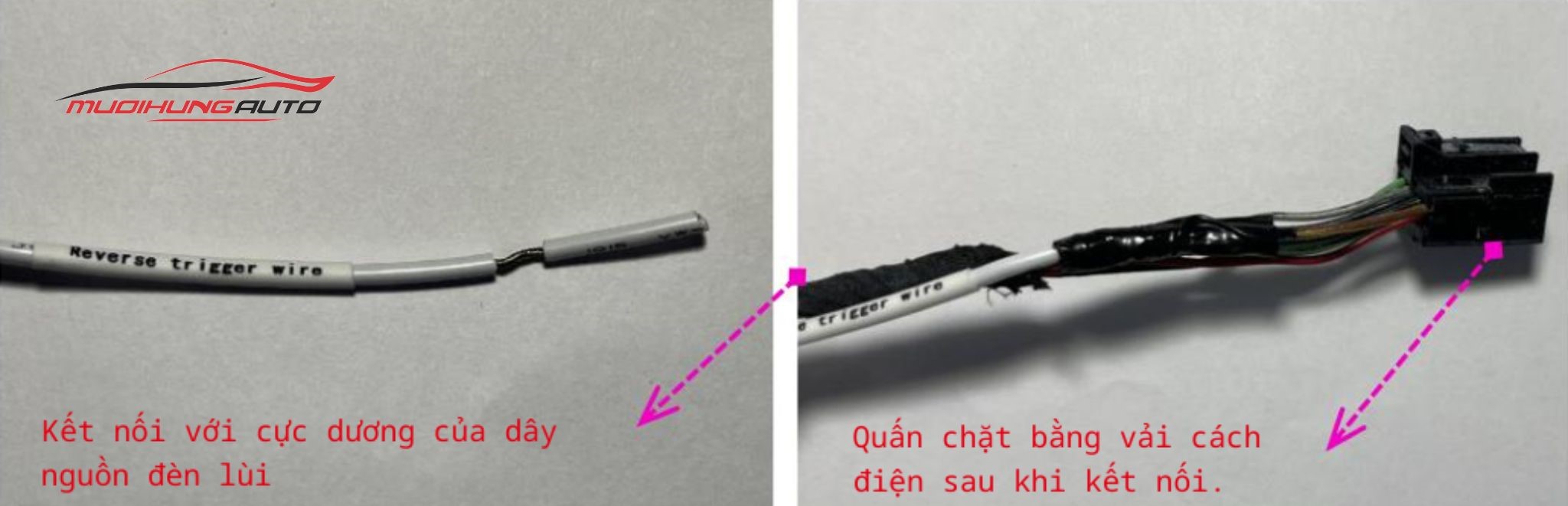

• Bước 3: Nếu phát hiện cực dương thì sau khi tắt máy xe, nối dây phát hiện số lùi vào dây dương, quấn cách điện. Luồn đầu còn lại của dây nối phát hiện số lùi vào ghế hành khách để sau này kết nối với đầu đạn trên "dây nguồn".

• Bước 4: Nếu không tìm thấy cực dương, bỏ qua bước lắp dây số lùi.

2) Lắp đặt màn hình bên trái & bên phải, sắp xếp dây nịt chính

Quy trình này được thực hiện khi động cơ đã tắt. Mục đích để cố định giá đỡ, lắp màn hình và đi dây.

Các bước thực hiện:

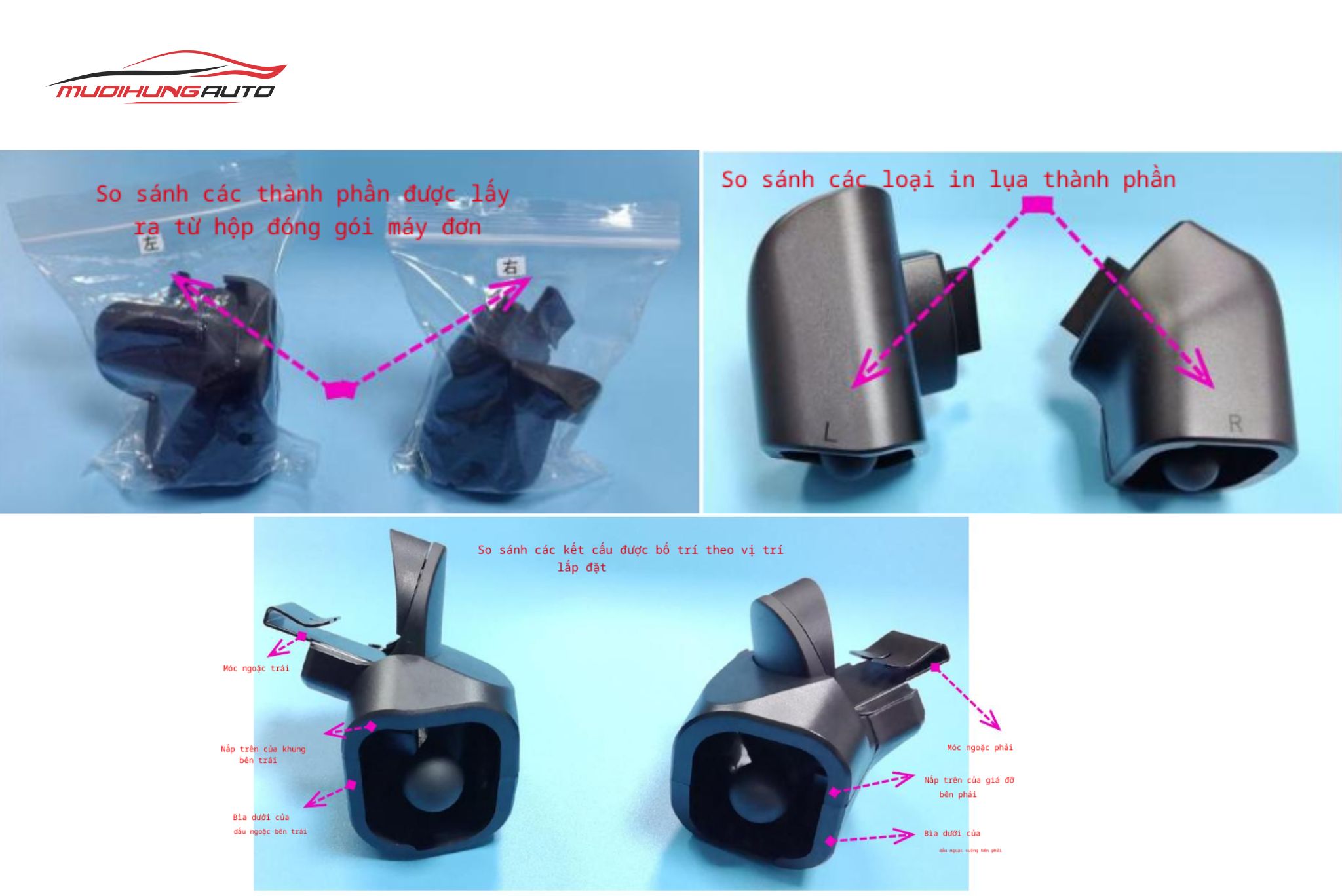

• Bước 1: Xác định đúng giá đỡ trái, phải.

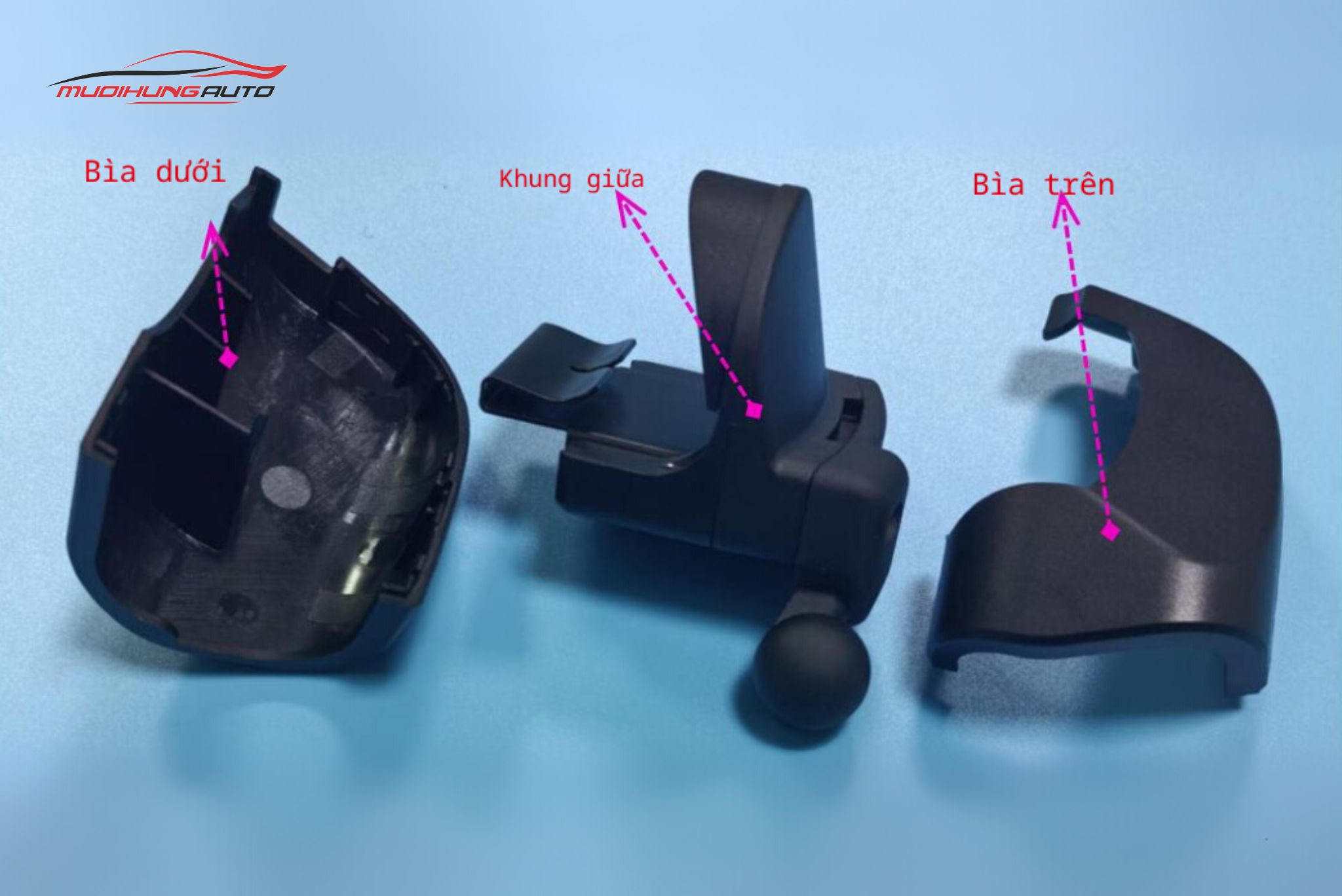

• Bước 2: Tháo giá đỡ màn hình trái bằng cách tách nắp trên, dưới.

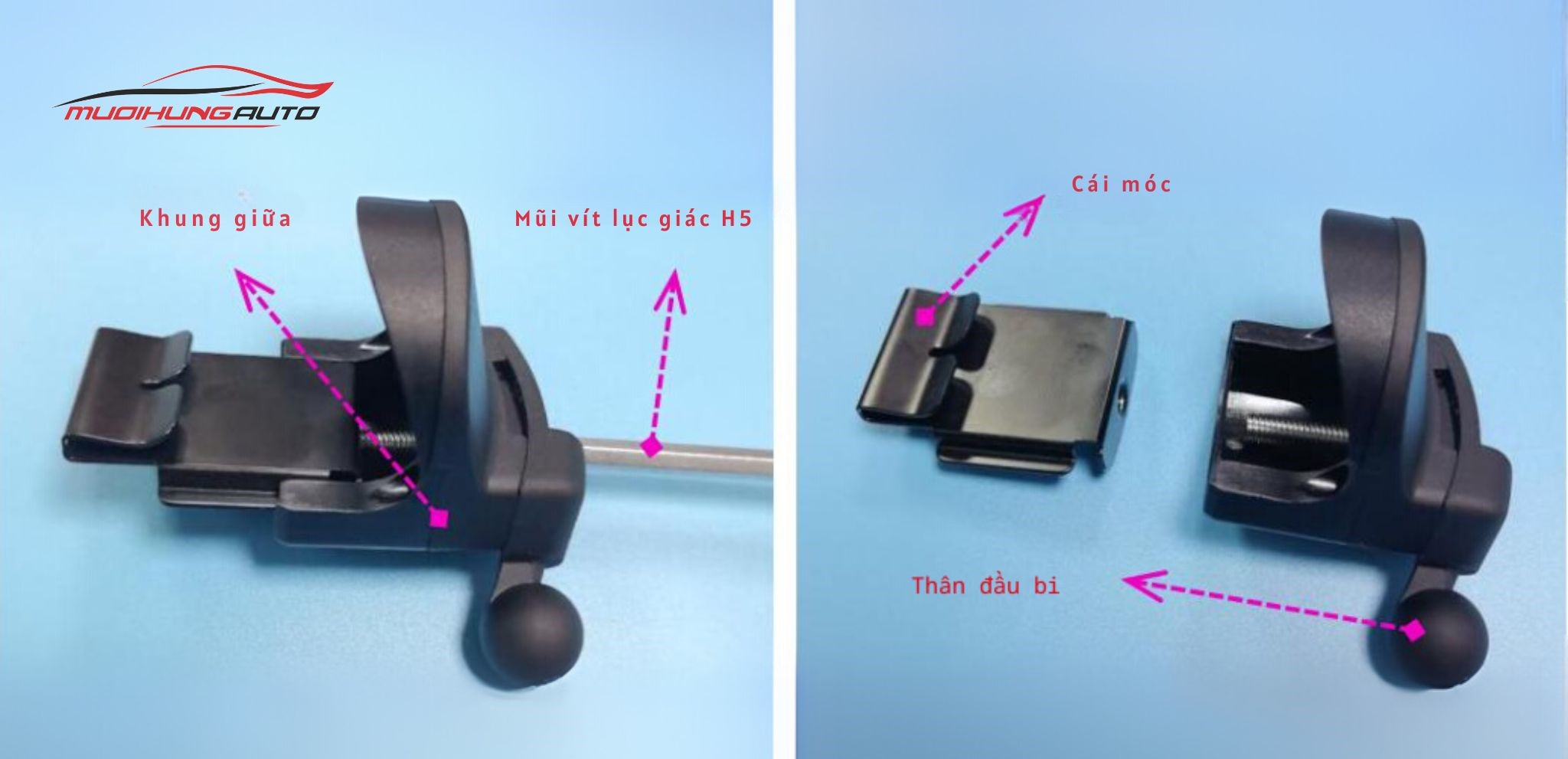

• Bước 3: Dùng tua vít lục giác H5 tách khung giữa thành thân móc và thân bi.

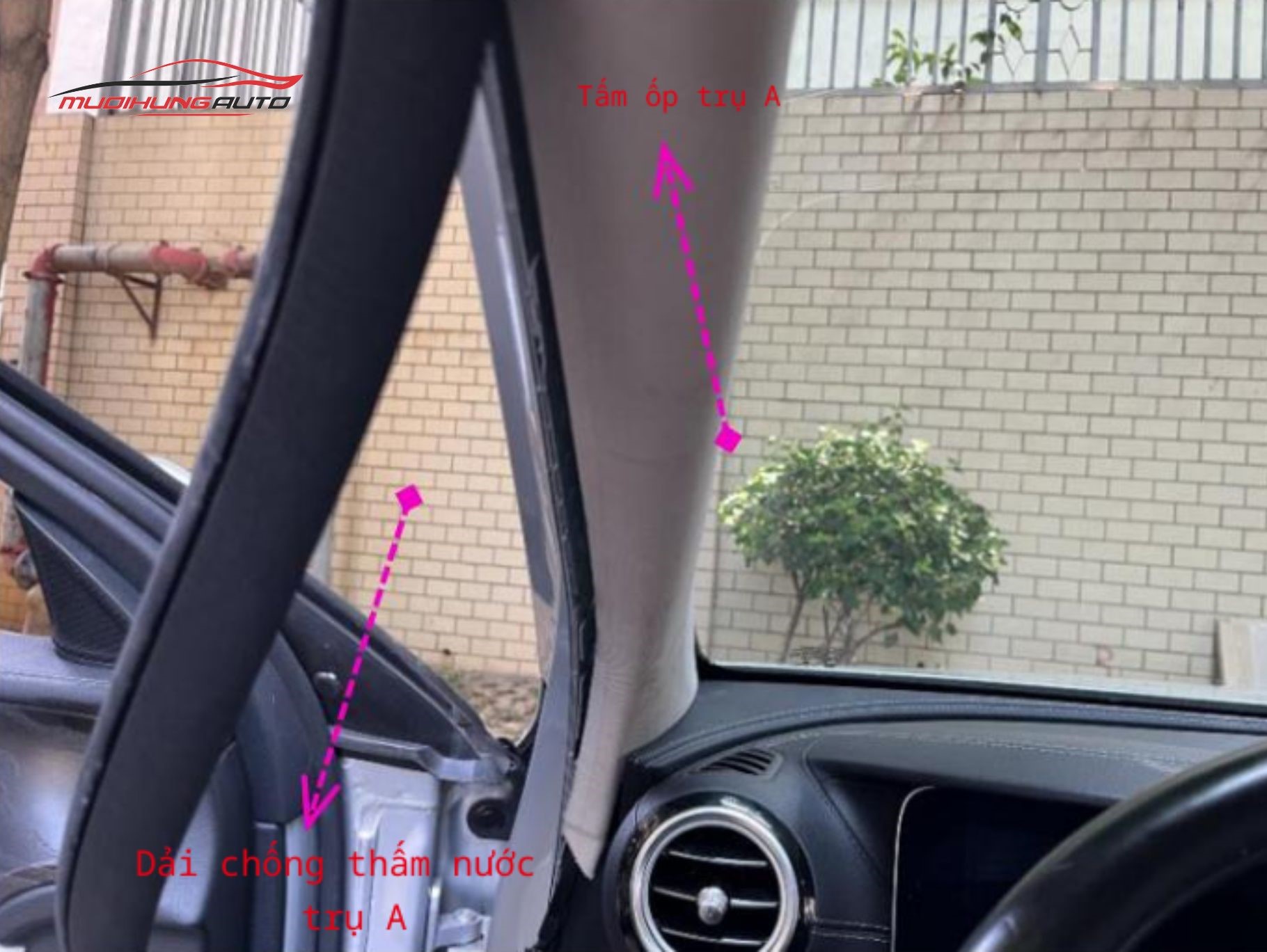

• Bước 4: Tháo dải chống thấm ở trụ A.

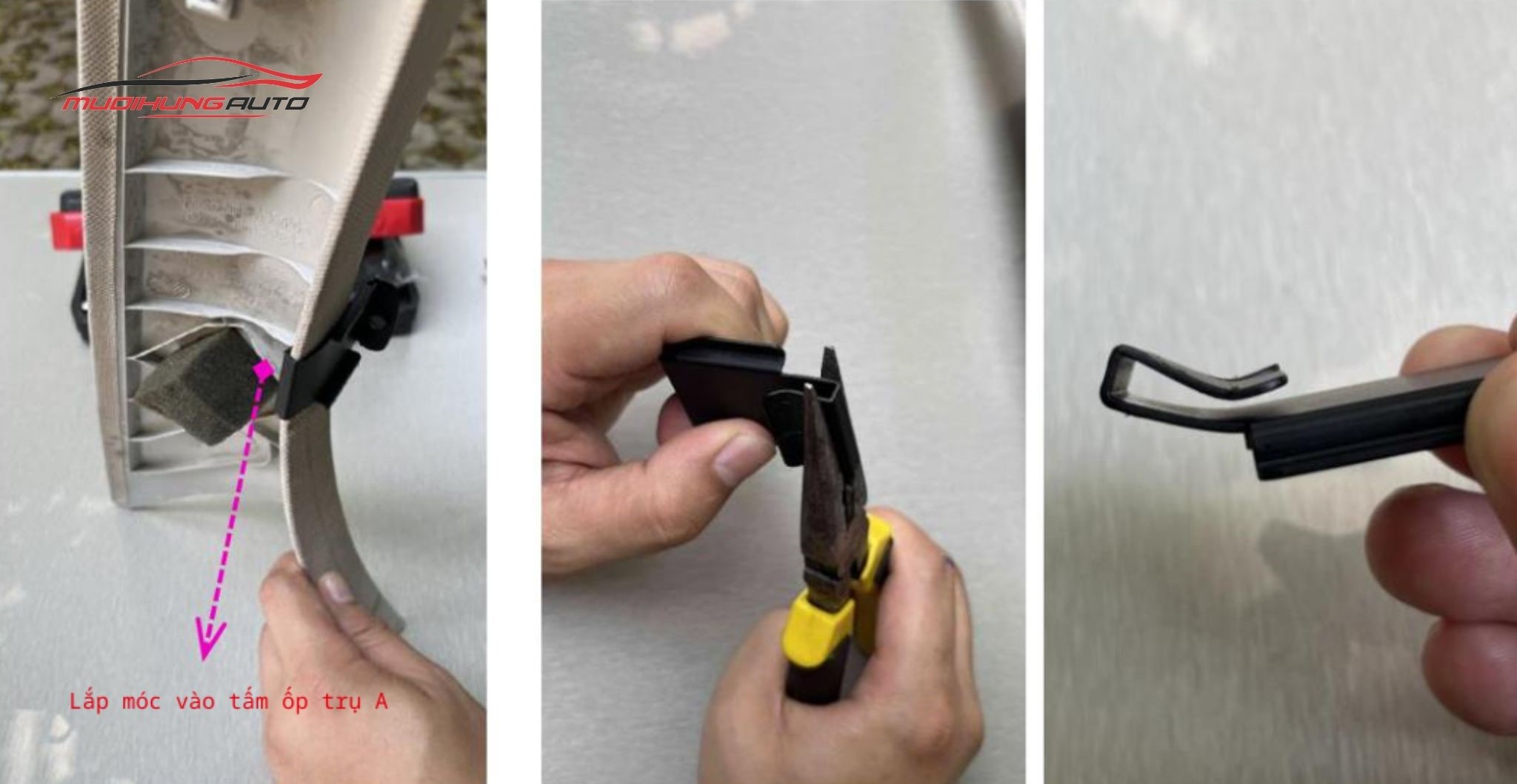

• Bước 5: Tháo tấm ốp trụ A, đánh dấu vị trí móc, lắp móc vào vị trí đã đánh dấu. Có thể dùng kìm mũi nhọn uốn cong móc cho khớp với tấm ốp trụ A.

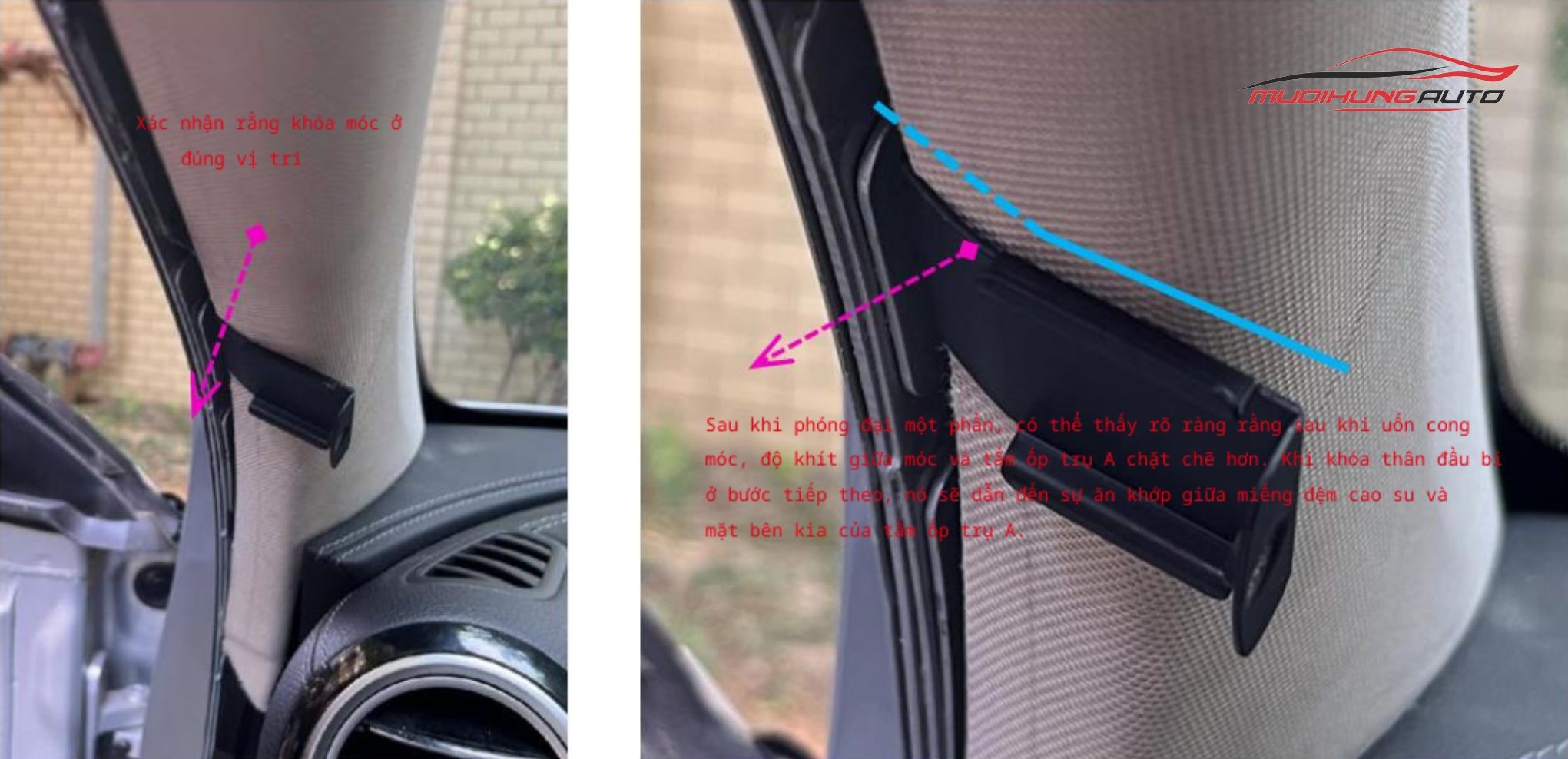

• Bước 6: Lắp lại tấm ốp trụ A, đảm bảo khóa móc đúng vị trí.

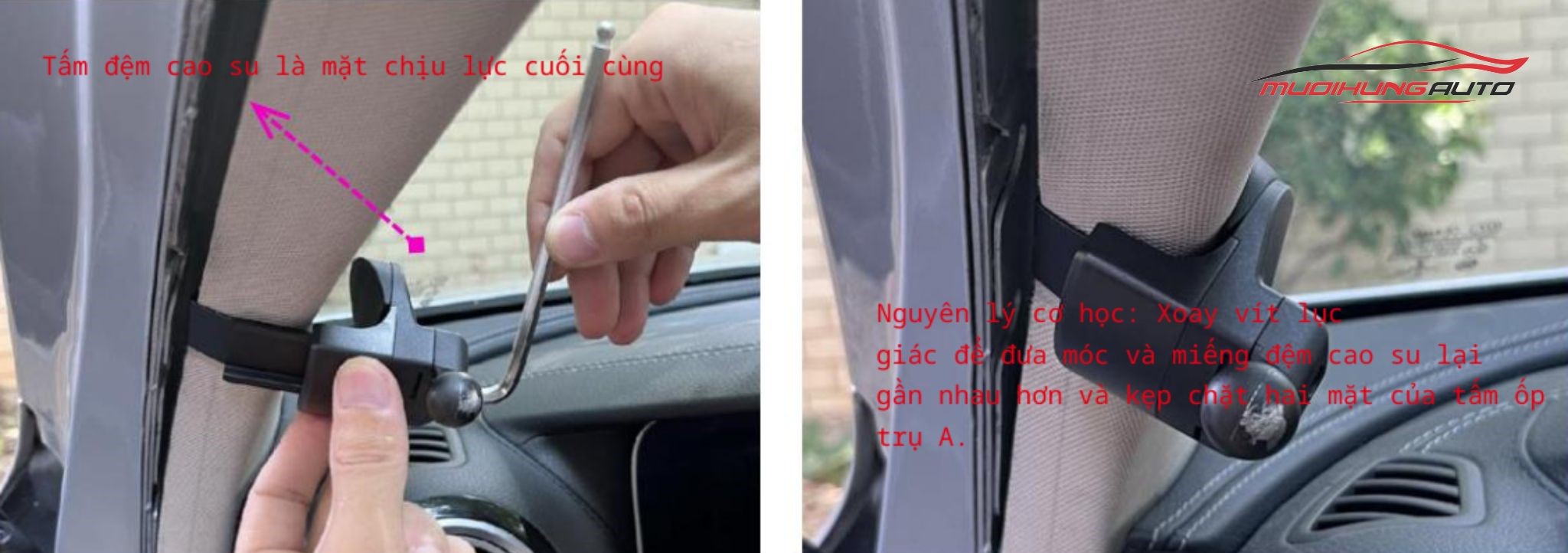

• Bước 7: Chọn miếng đệm cao su phù hợp, kết nối thân đầu bi với móc, khóa chặt.

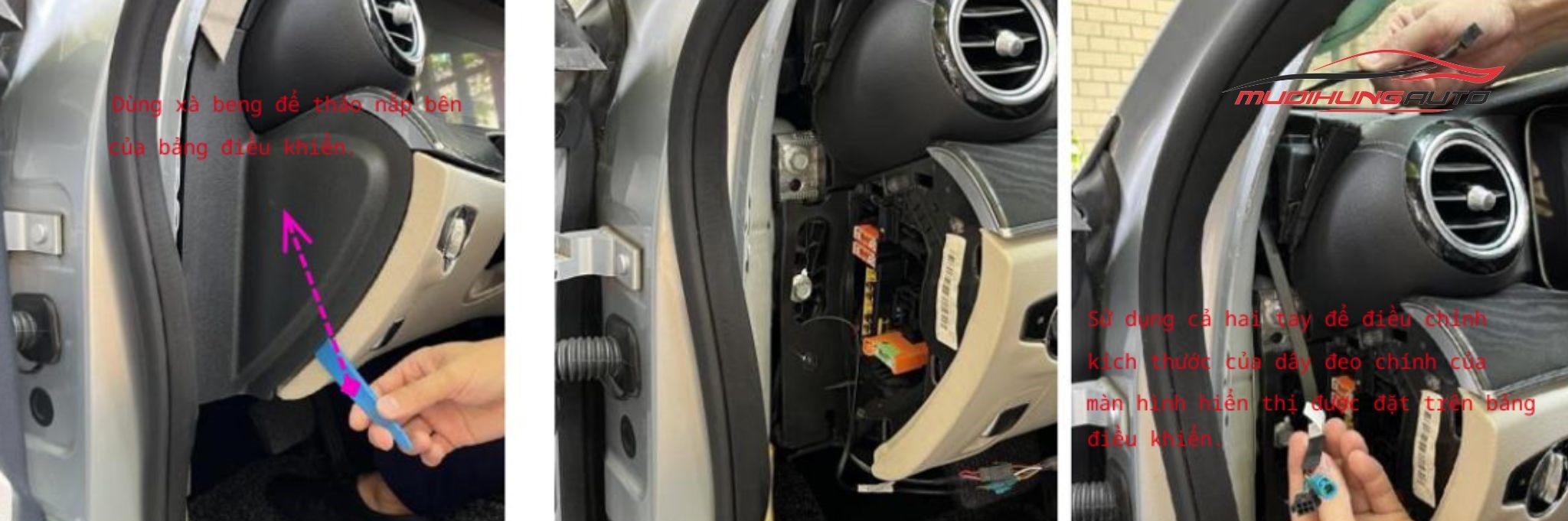

• Bước 8: Sắp xếp dây nịt chính: Tháo nắp bên phải bảng điều khiển, luồng đầu phích cắm màu đen của dây nịt chính vào bên hông bảng điều khiển, chừa lại chiều dài 130 - 150 mm.

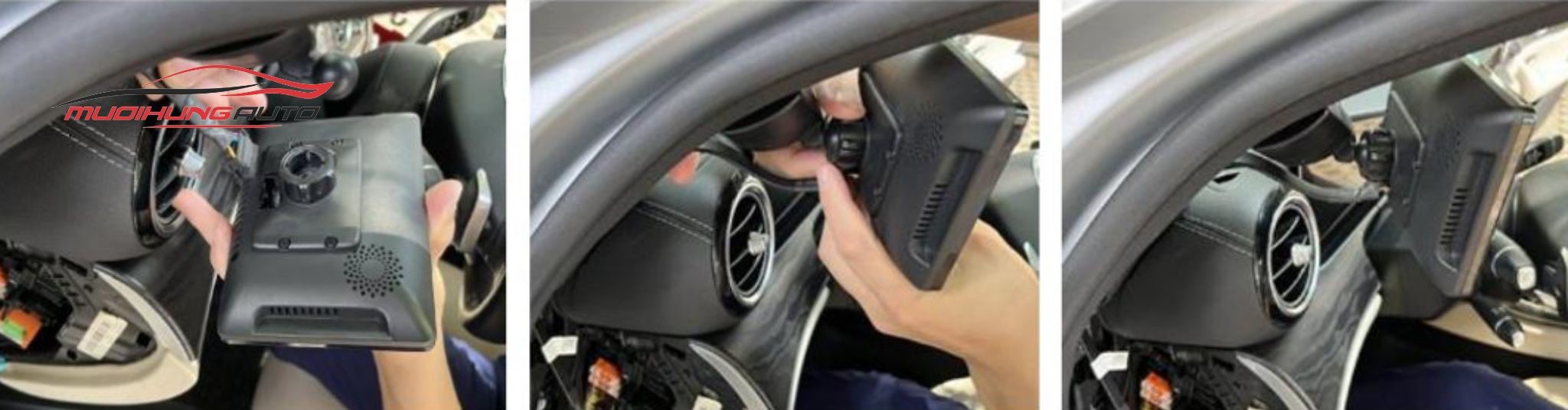

• Bước 9: Cắm phích màu đen của dây nịt chính vào màn hình, nới lỏng đai ốc nhựa ở sau màn hình, chỉnh đầu bi, siết đai ốc nhựa.

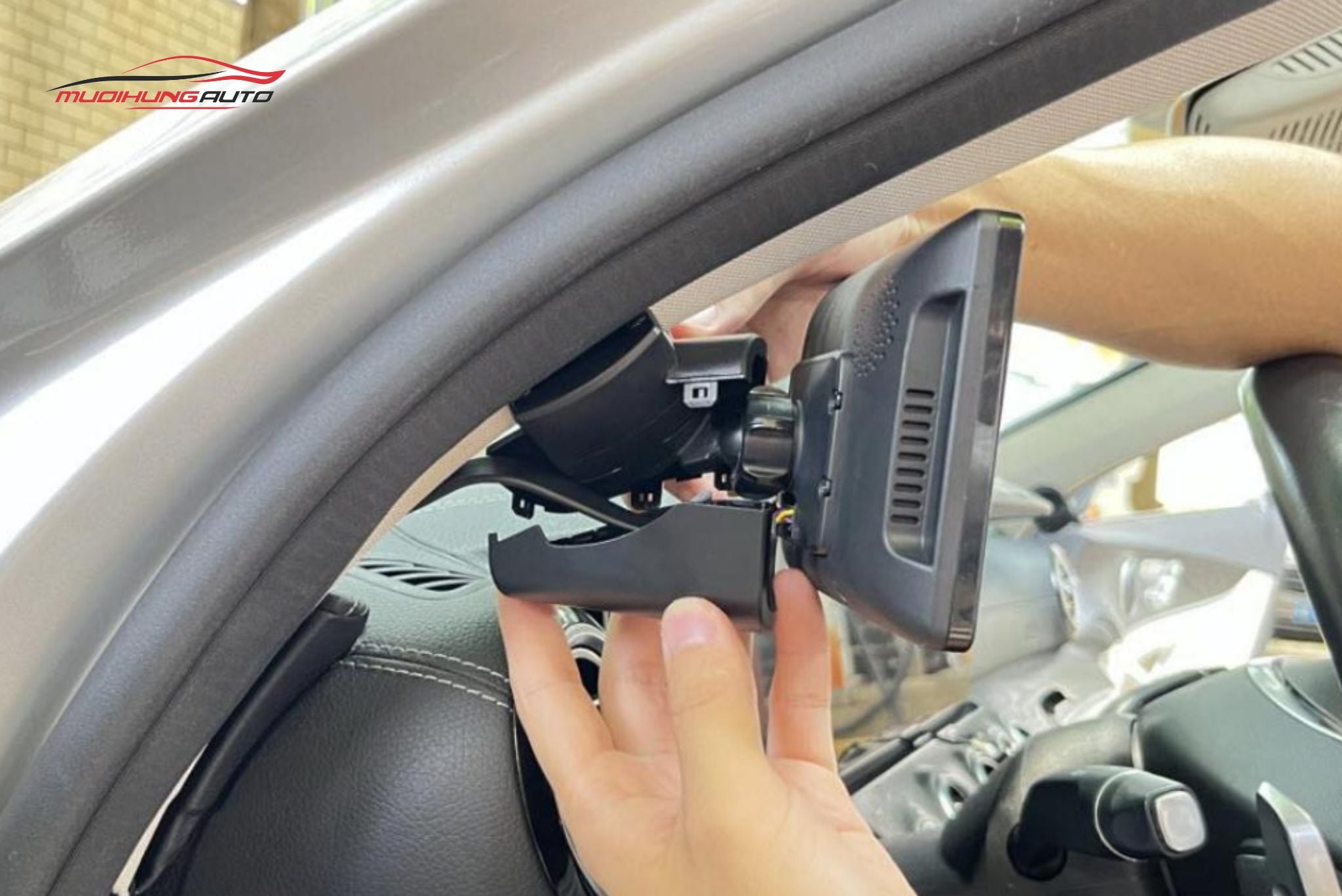

• Bước 10: Lắp nắp trên/dưới giá đỡ, chỉnh thẳng hàng, cố định chặt.

• Bước 11: Lắp lại dải chống thấm cột A.
• Bước 12: Lắp màn hình phải theo cách của màn hình trái.

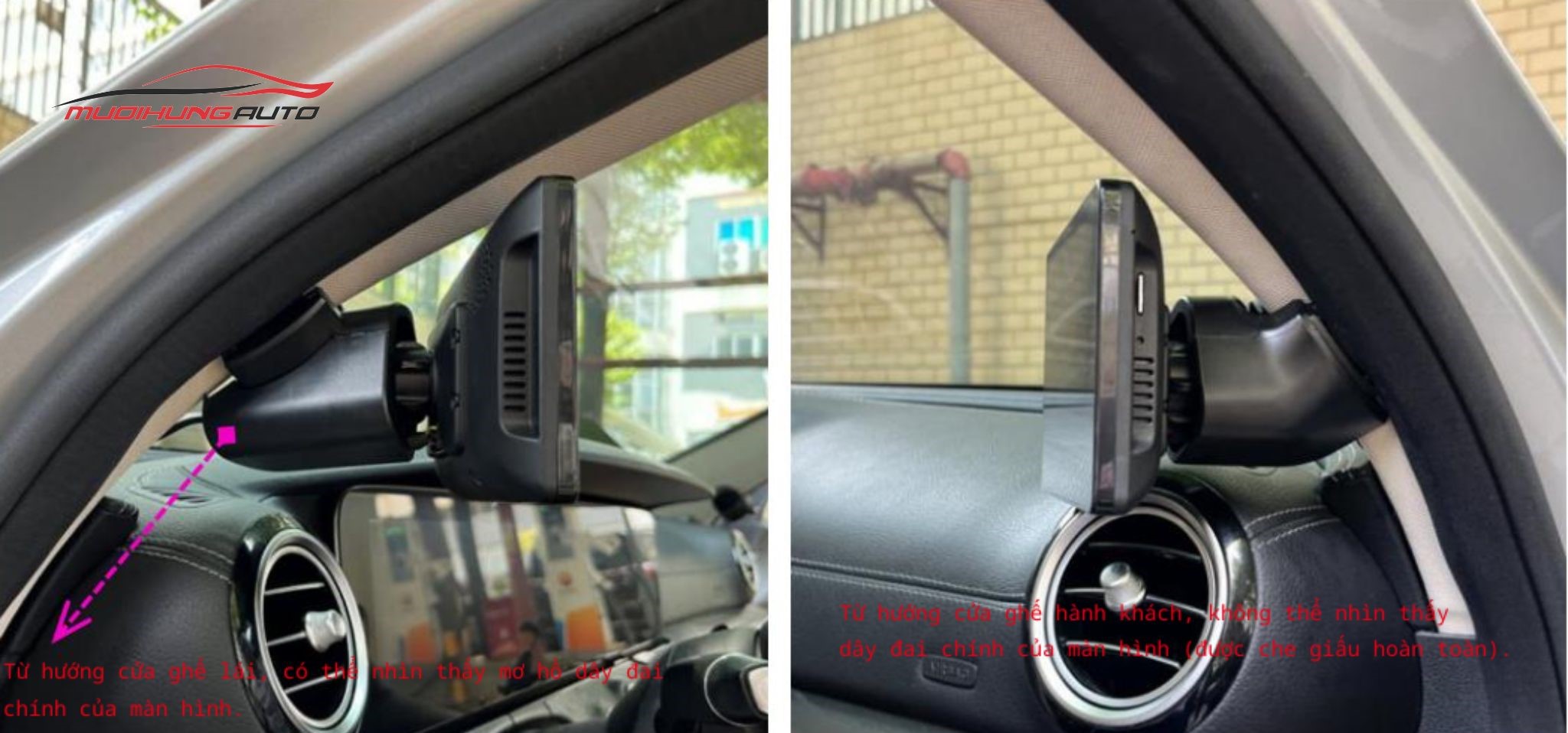

• Bước 13: Kiểm tra hiệu ứng sau lắp.

3) Lắp đặt camera trái & phải, cố định dây ra ngoài

Quy trình này được thực hiện khi động cơ đã tắt. Mục đích là lắp camera bên trái/ phải vào chắn bùn trên bánh trước bên trái và bên phải.

Các bước thực hiện:

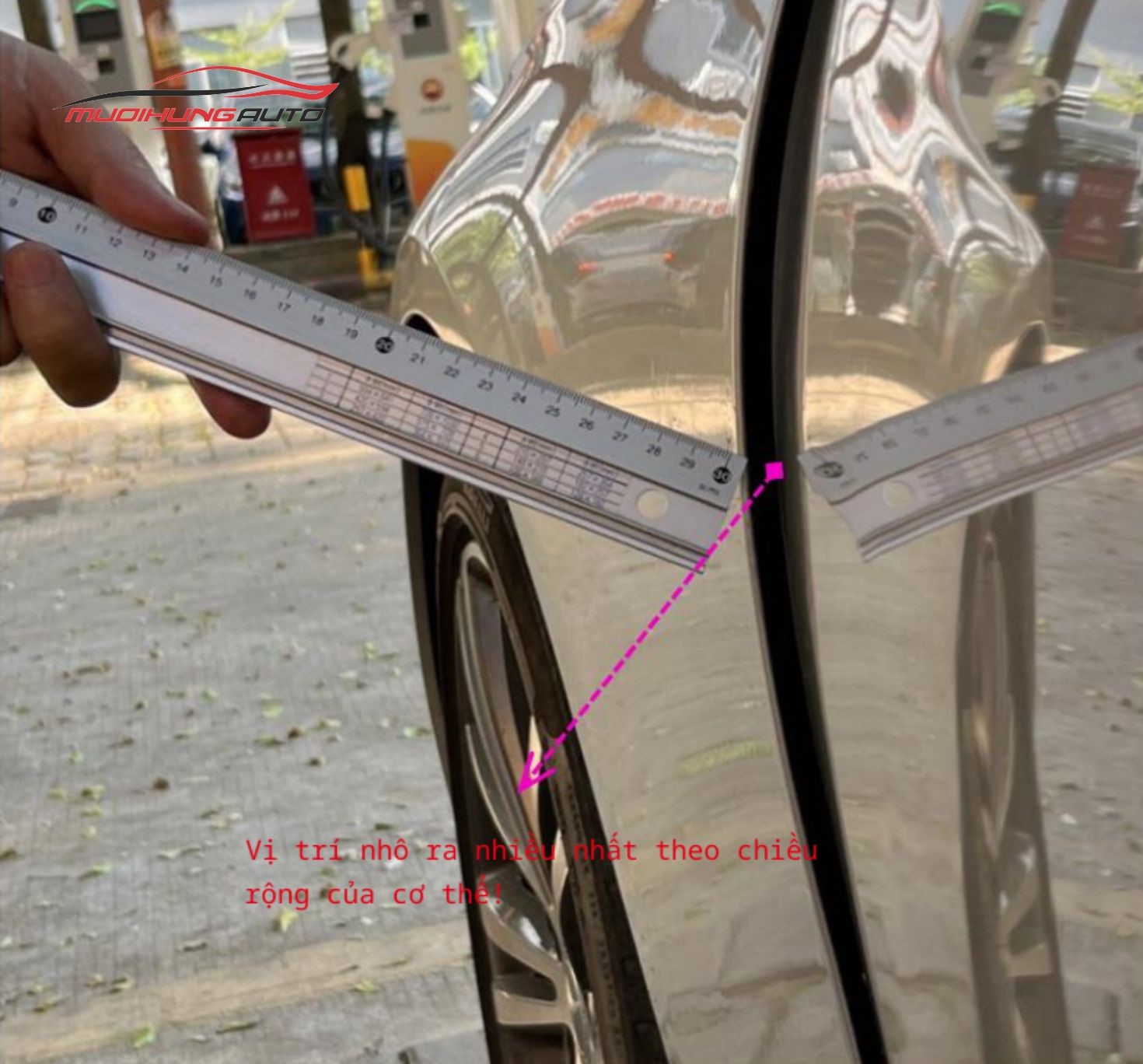

• Bước 1: Chọn vị trí nhô ra nhất theo chiều rộng xe ở chắn bùn để lắp camera.

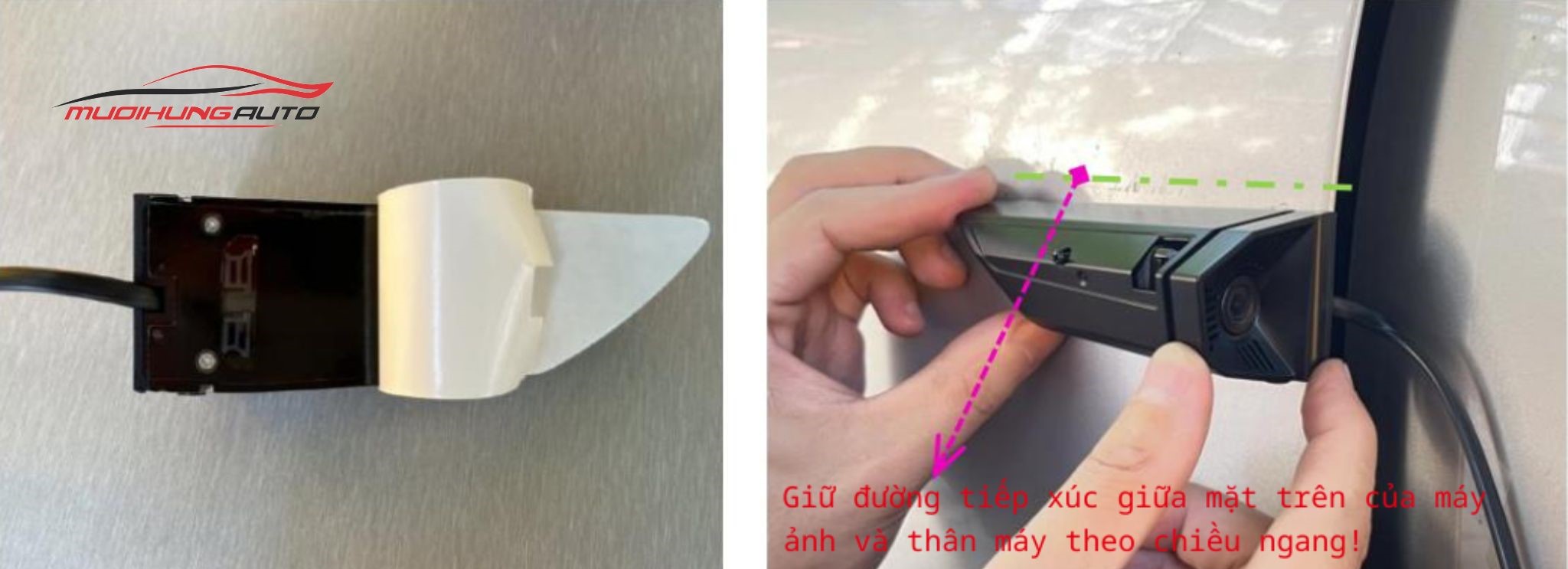

• Bước 2: Vệ sinh, bóc băng dính, căn chỉnh camera và dán cố định.

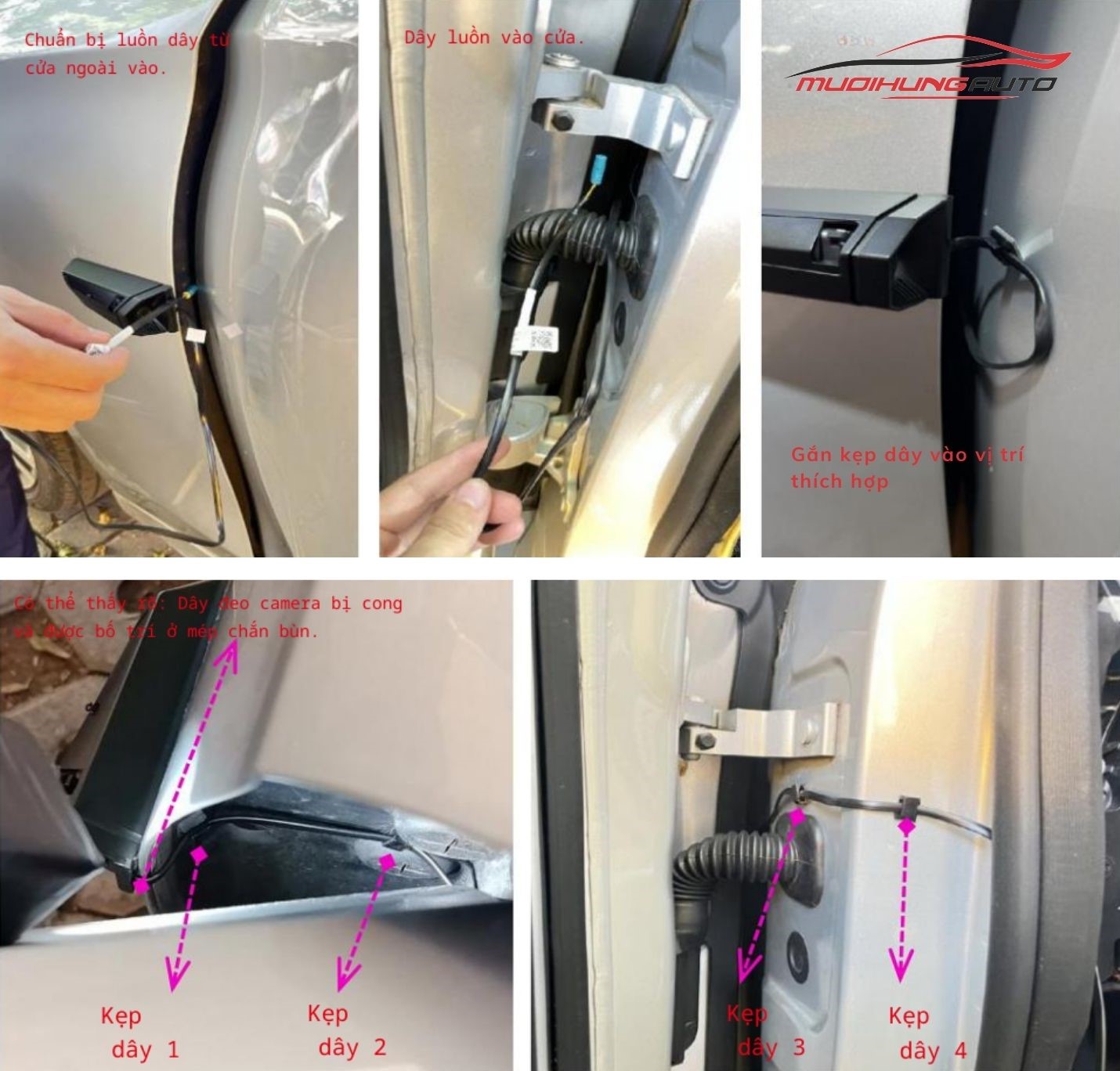

• Bước 3: Luồn dây điện camera dọc thân xe, cố định bằng kẹp dây.

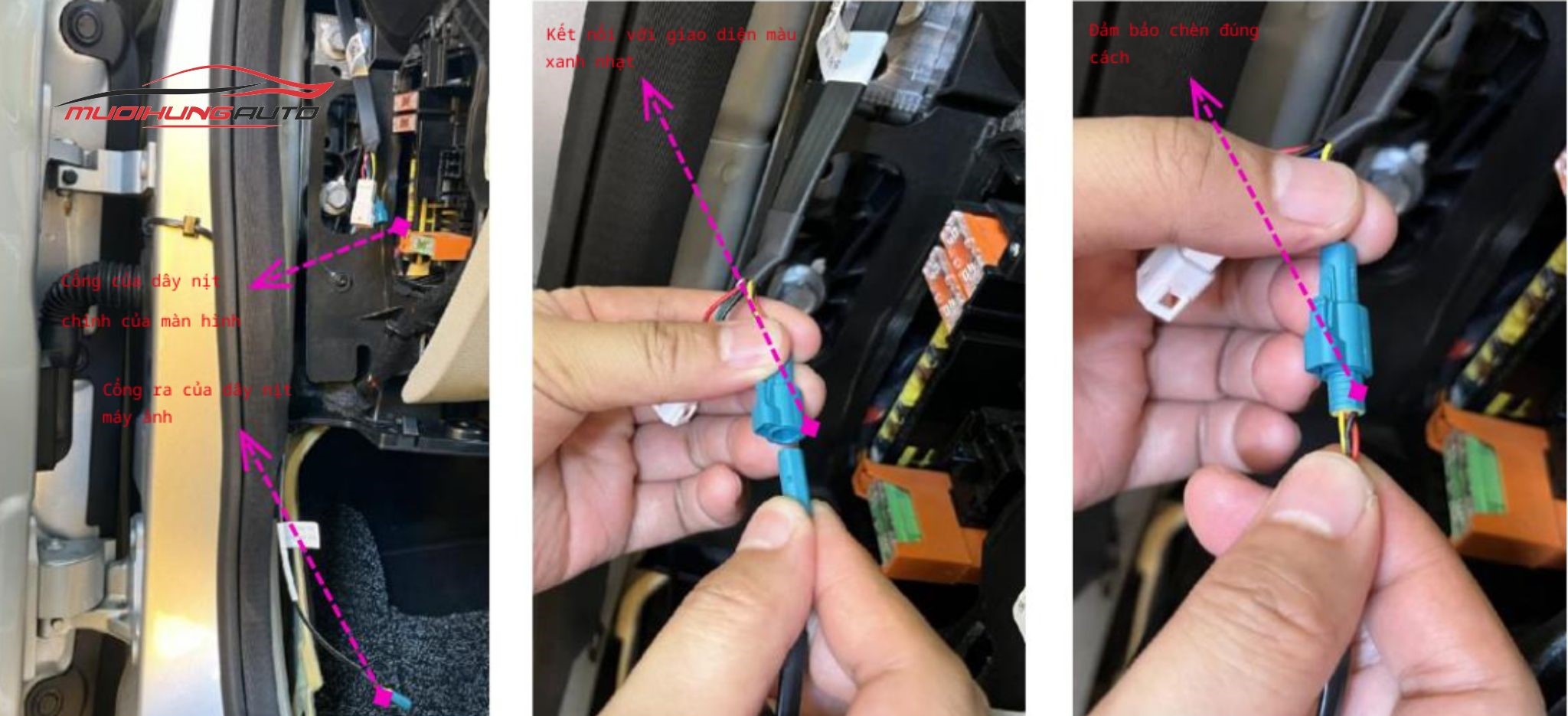

• Bước 4: Cắm phích màu xanh nhạt của camera vào dây nguồn màn hình chính.

• Bước 5: Lắp camera bên phải tương tự bên trái.

4) Sắp xếp dây nguồn, kết nối các đầu cắm

Quy trình này được thực hiện khi động cơ đã tắt. Mục đích là sắp xếp đúng cách dây nguồn trong thân xe và kết nối nó với các dây nguồn khác.

Các bước chính:

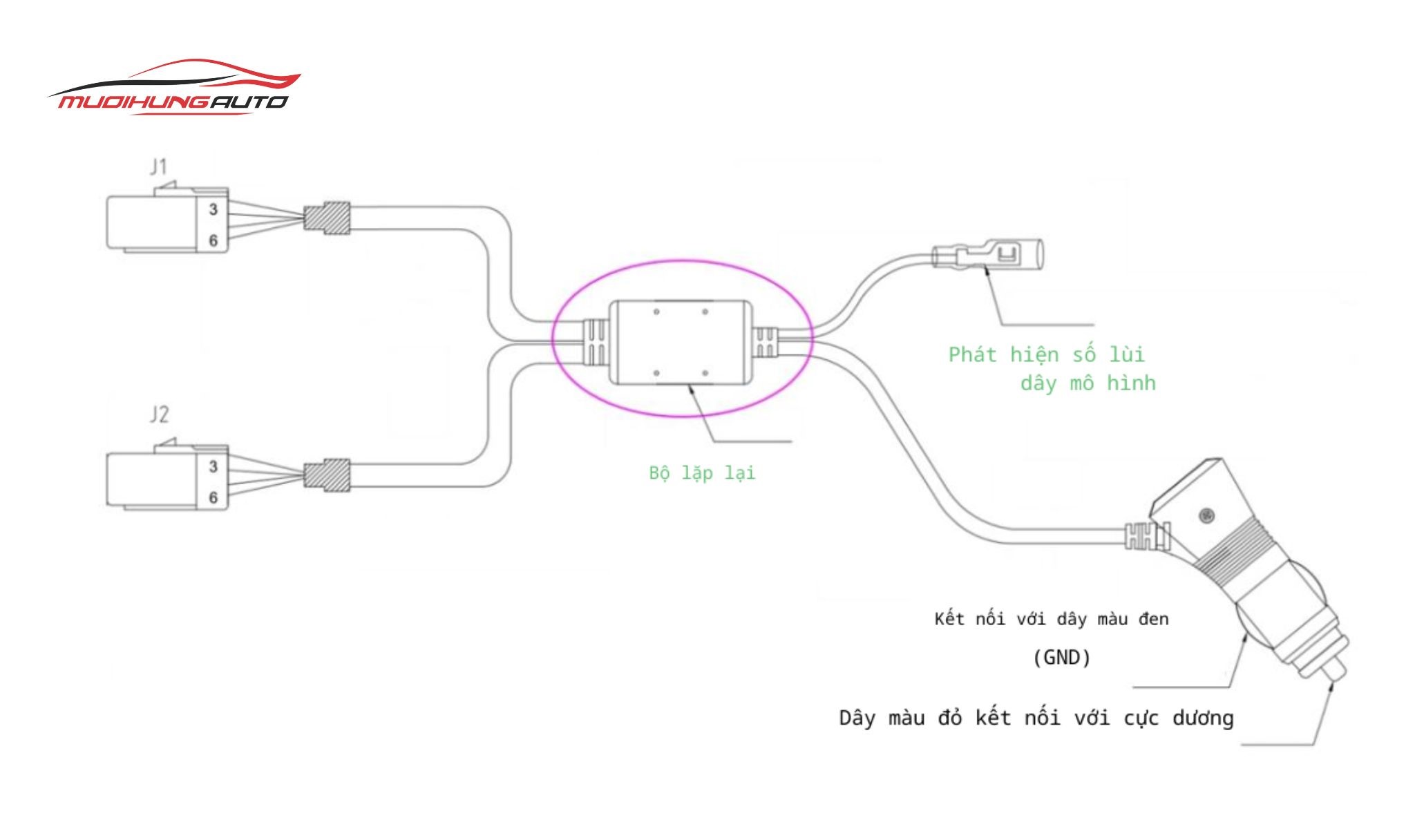

• Bước 1: Tìm hiểu bộ rơ le (bộ lặp) trên dây nguồn.

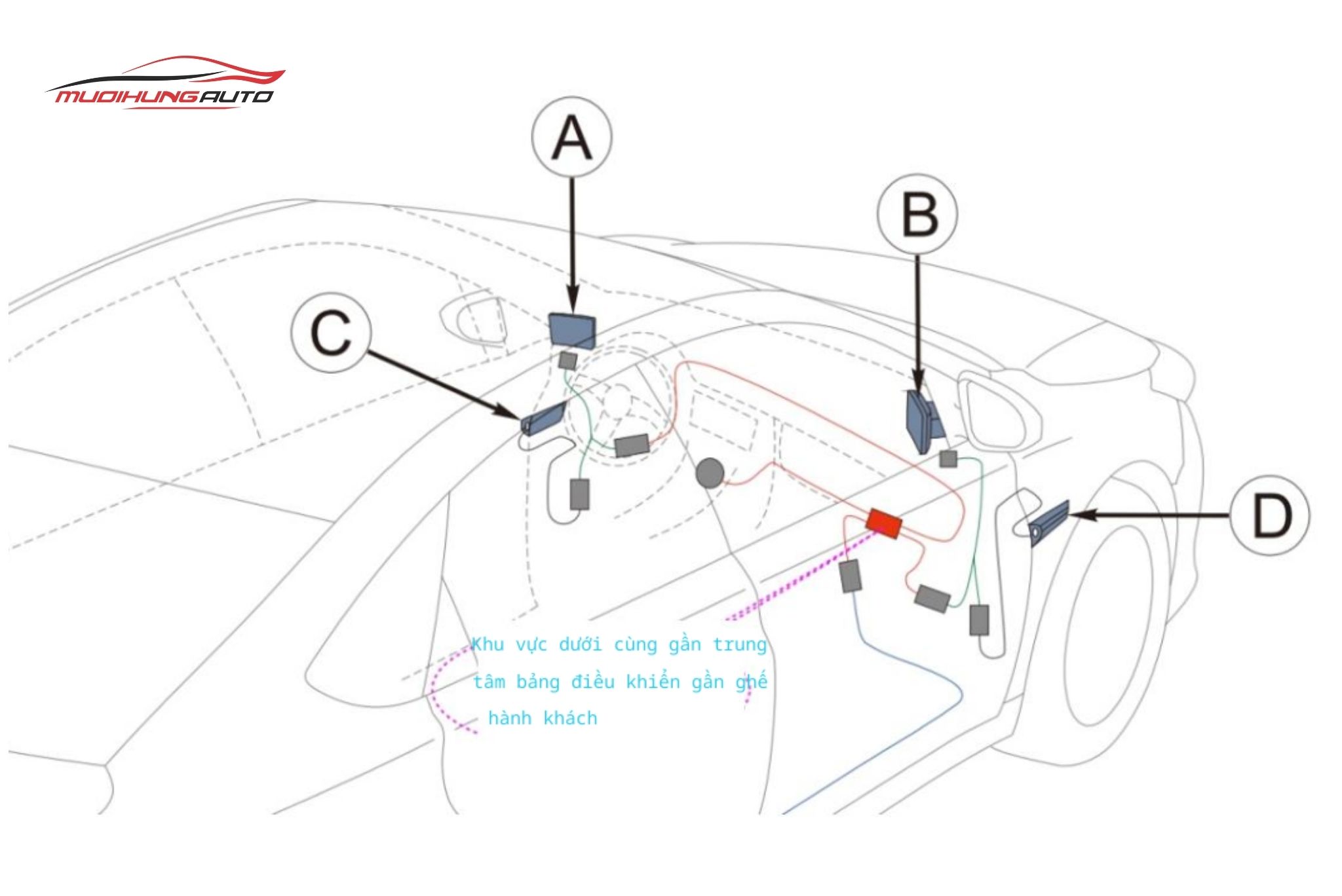

• Bước 2: Đặt bộ lặp ở vị trí thấp nhất, gần giữa bảng điều khiển, gần ghế hành khách.

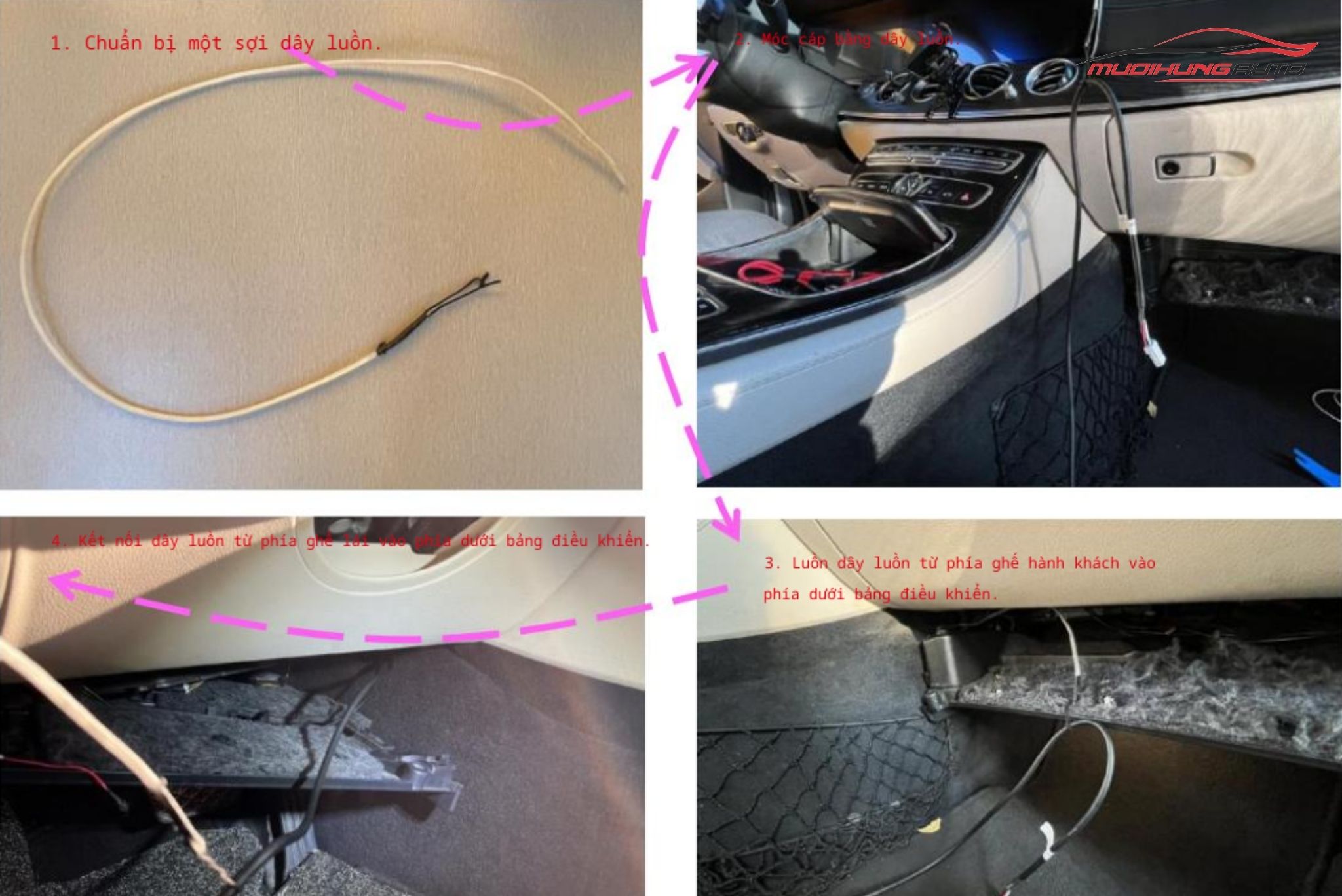

• Bước 3: Chọn 1 dây nguồn và luồn từ bên ghế hành khách sang bên ghế lái ở phía dưới bảng điều khiển.

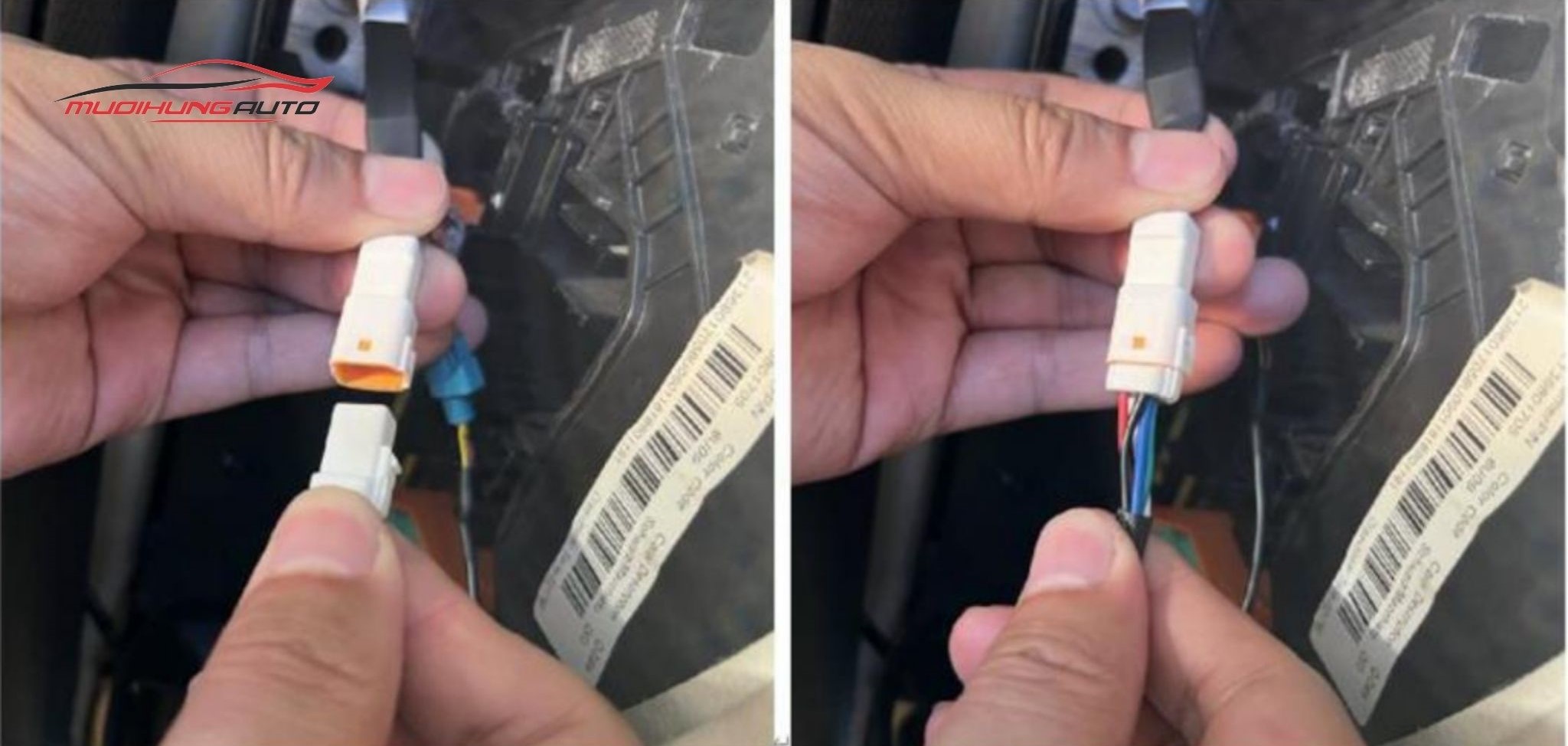

• Bước 4: Sắp xếp và kết nối đầu cắm trắng của dây nguồn với đầu cắm màu trắng của dây màn hình chính.

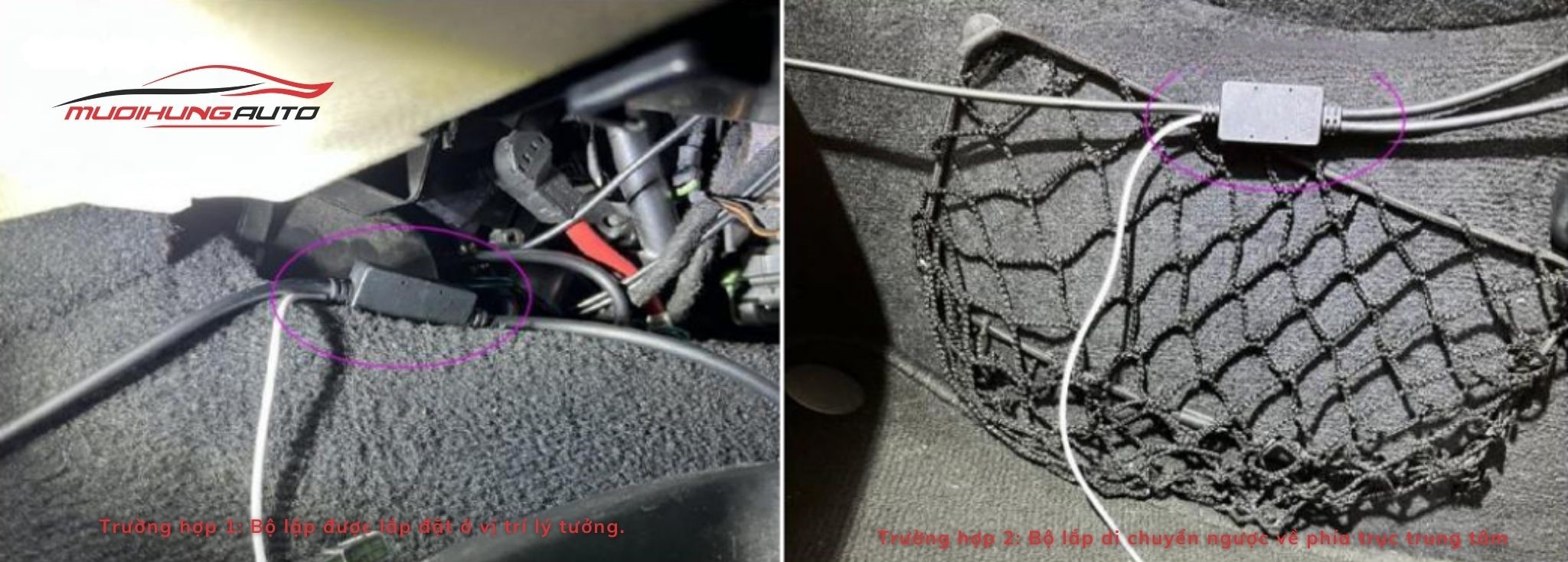

• Bước 5: Xác định ổ cắm bật lửa xe, sắp xếp dây phù hợp vị trí.

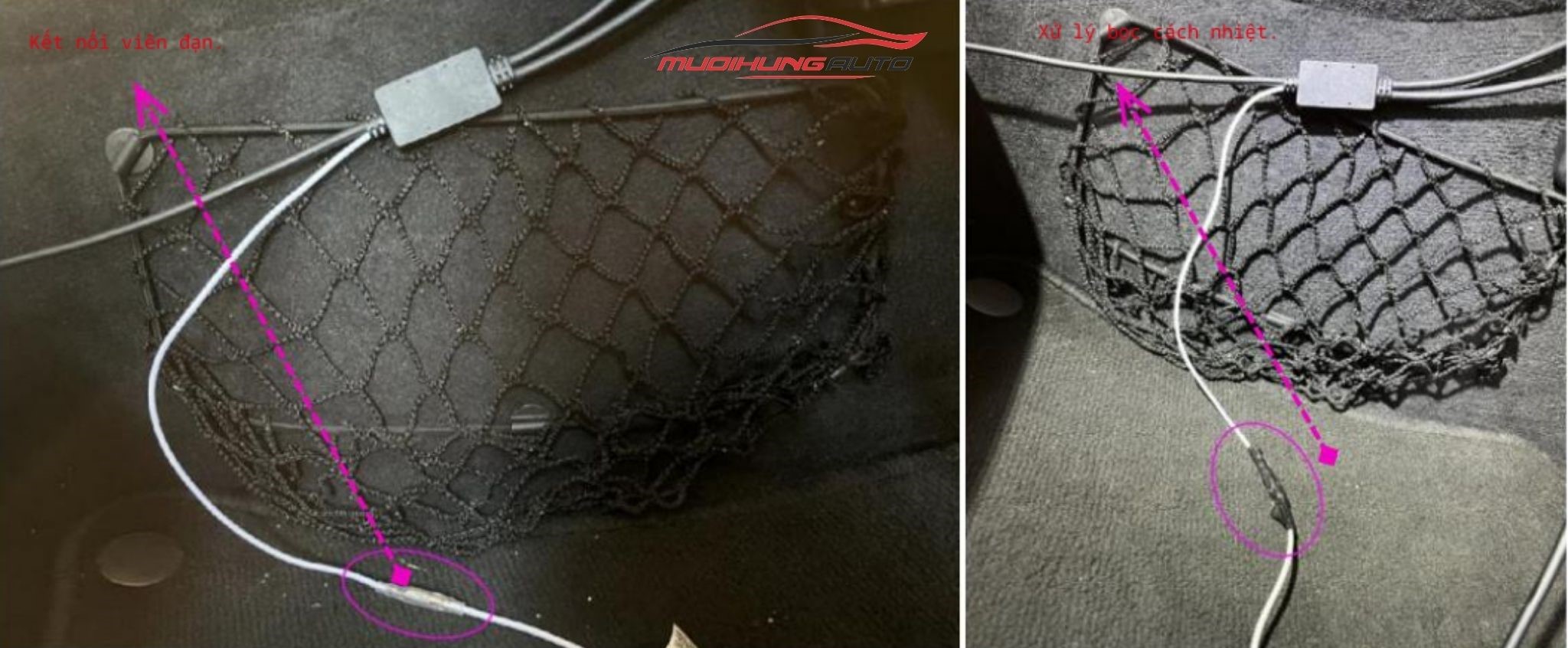

• Bước 6: Kết nối đầu còn lại của dây phát hiện số lùi với đầu đạn trên dây cung cấp điện, xử lý cách điện.

• Bước 7: Buộc gọn dây thừa.

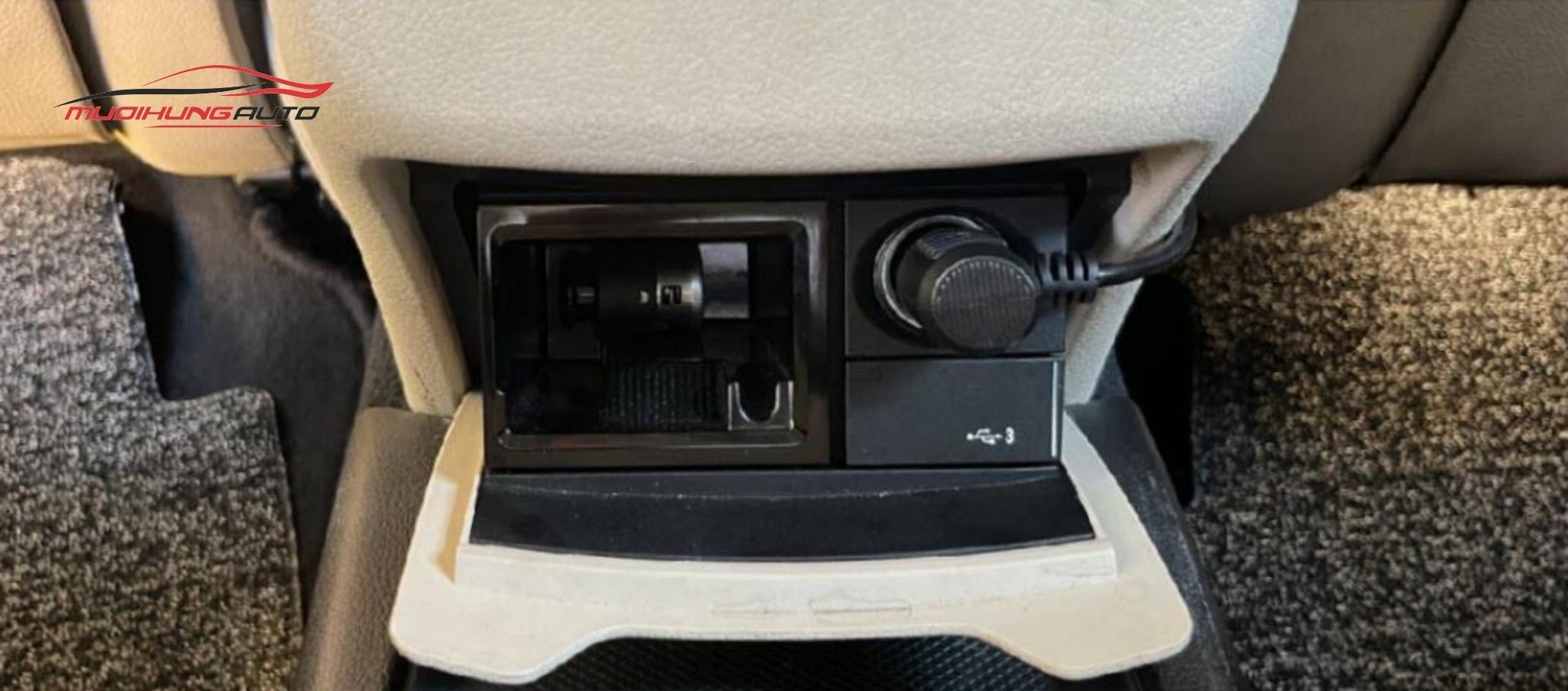

• Bước 8: Lắp bật lửa của dây nguồn vào ổ cắm bật lửa.

5) Thiết lập vị trí hiển thị trái/phải trên phần mềm.

Quy trình này được thực hiện khi xe đã khởi động. Mục đích là để điều chỉnh phần mềm của màn hình hiển thị được lắp đặt ở bên trái và bên phải.

Các bước thực hiện:

• Bước 1: Khởi động xe.

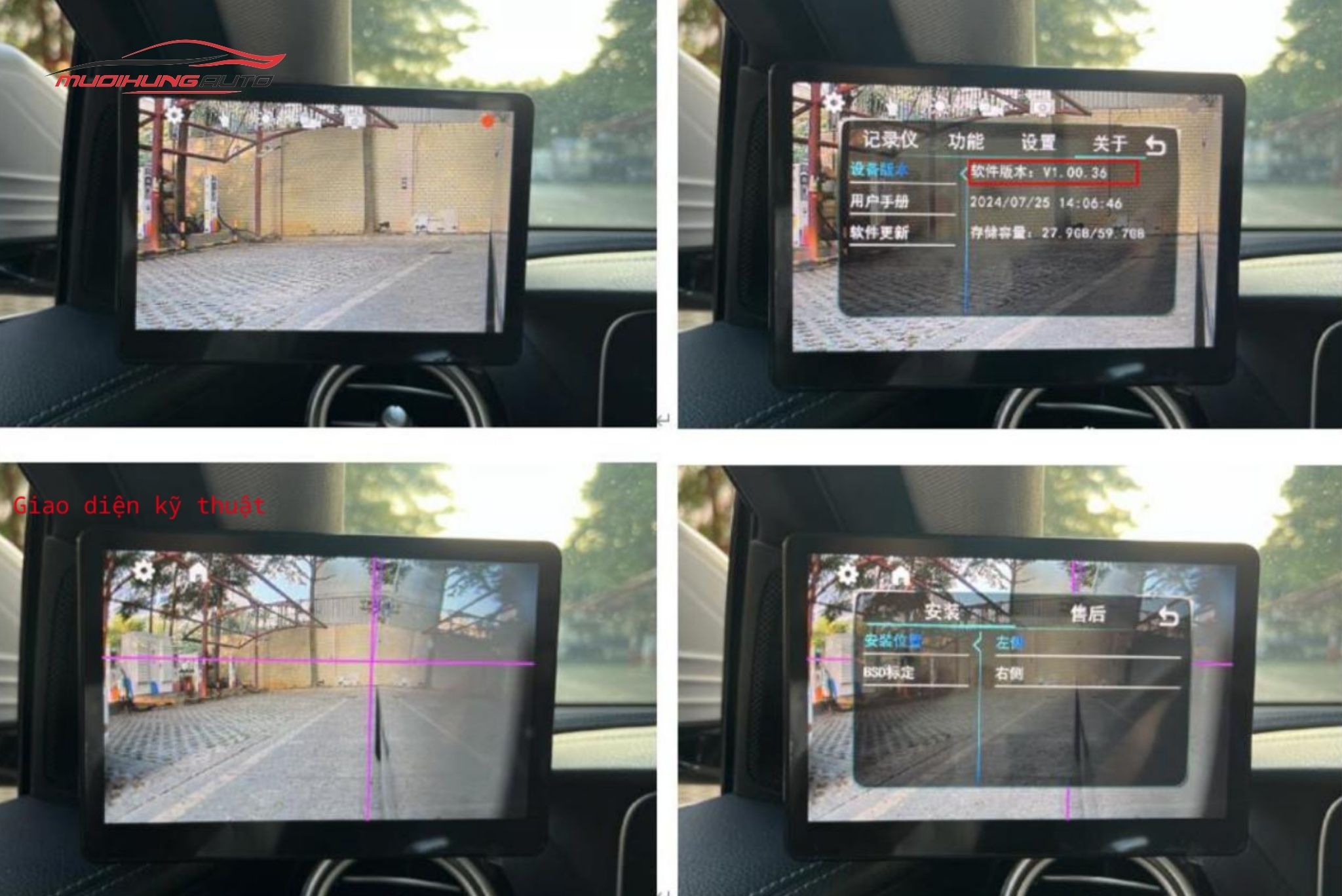

• Bước 2: Trên màn hình trái, nhấp vào “Giới thiệu”, chọn “Phiên bản thiết bị”. Sau đó chạm nhanh 5 lần vào “Phiên bản phần mềm” để hiển thị “Giao diện kỹ thuật”. Sau đó, nhấp vào “Vị trí cài đặt”, chọn “Bên trái” và trở lại giao diện xem trước.

• Bước 3: Thực hiện tương tự với màn hình bên phải.

6) Điều chỉnh góc camera

Quy trình này được thực hiện khi xe đã khởi động. Mục đích là để điều chỉnh mặt phẳng hình ảnh và tối ưu góc nhìn.

Các bước thực hiện:

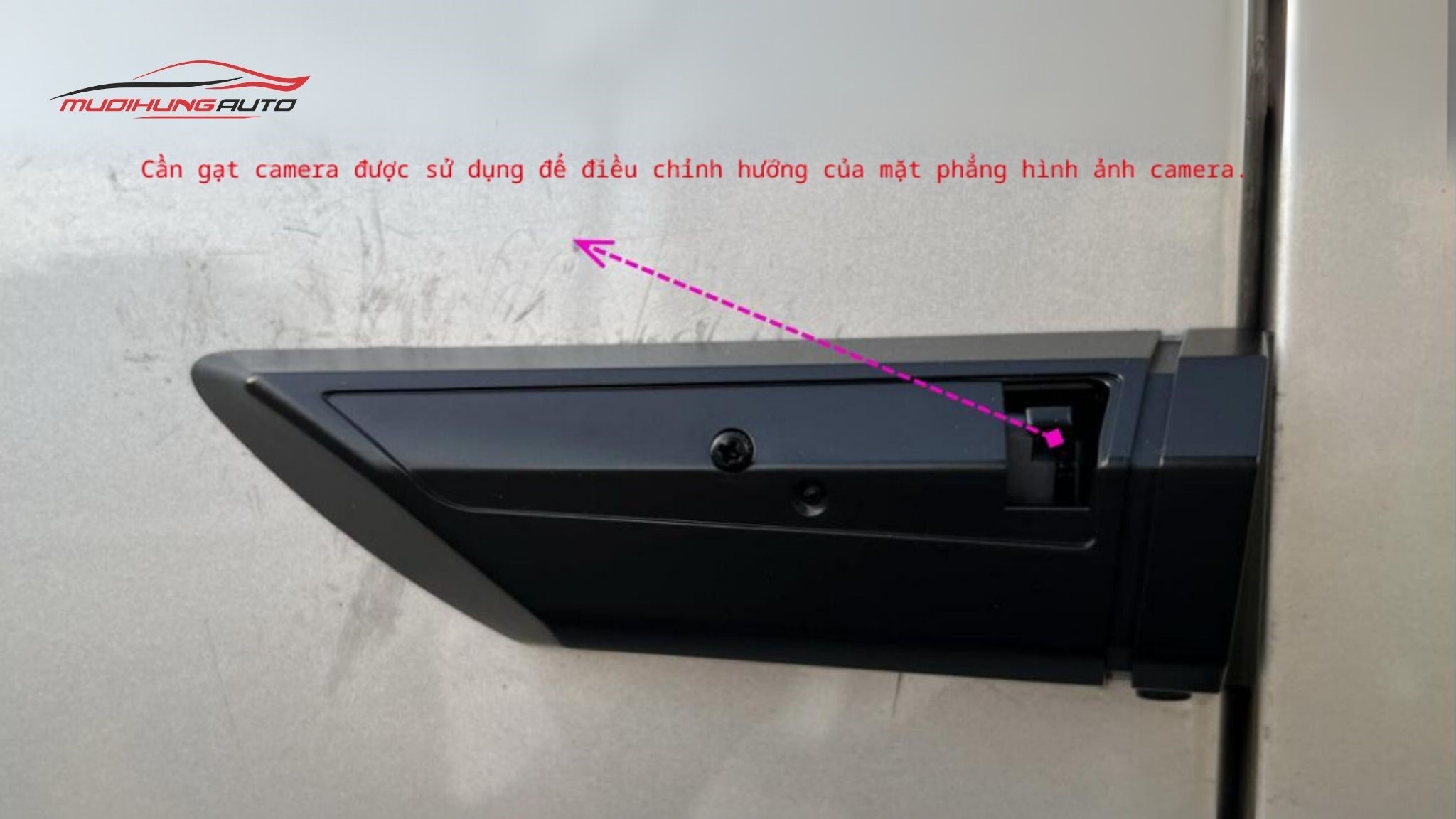

• Bước 1: Đỗ xe trên mặt đường phẳng. Sau khi xe khởi động, mở giao diện kỹ thuật ở màn hình bên trái (tương tự bước 2 của Quy trình 5). Xác định và điều chỉnh vị trí cần gạt camera để xoay vật thể trên màn hình.

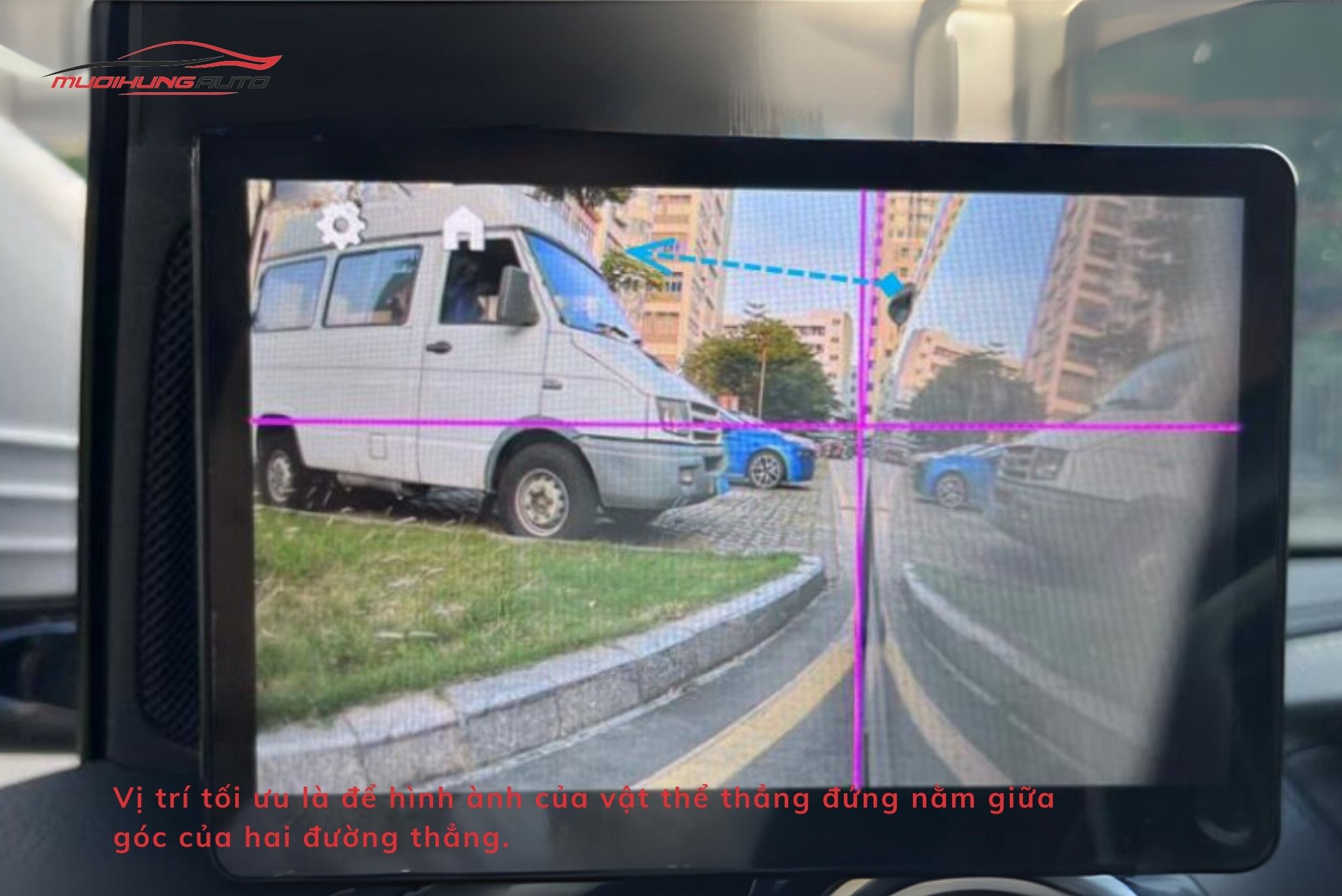

• Bước 2: Dùng đường tham chiếu màu tím để căn vật thể thẳng đứng.

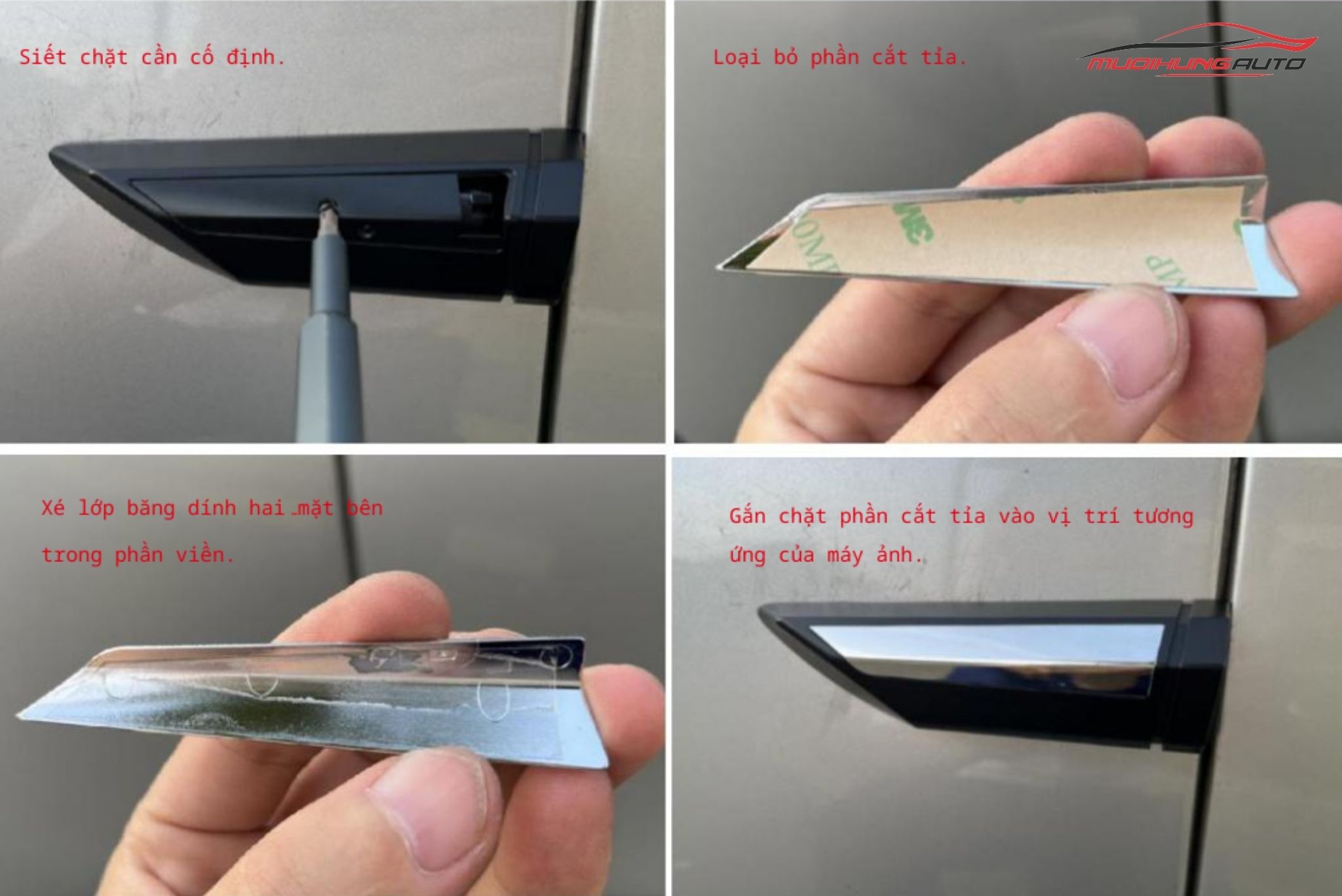

• Bước 3: Siết vít, bóc băng dính hai mặt ở phía dưới phần cắt, rồi gắn chặt phần ốp viền camera vào vị trí camera.

• Bước 4: Điều chỉnh góc camera phải tương tự camera trái.

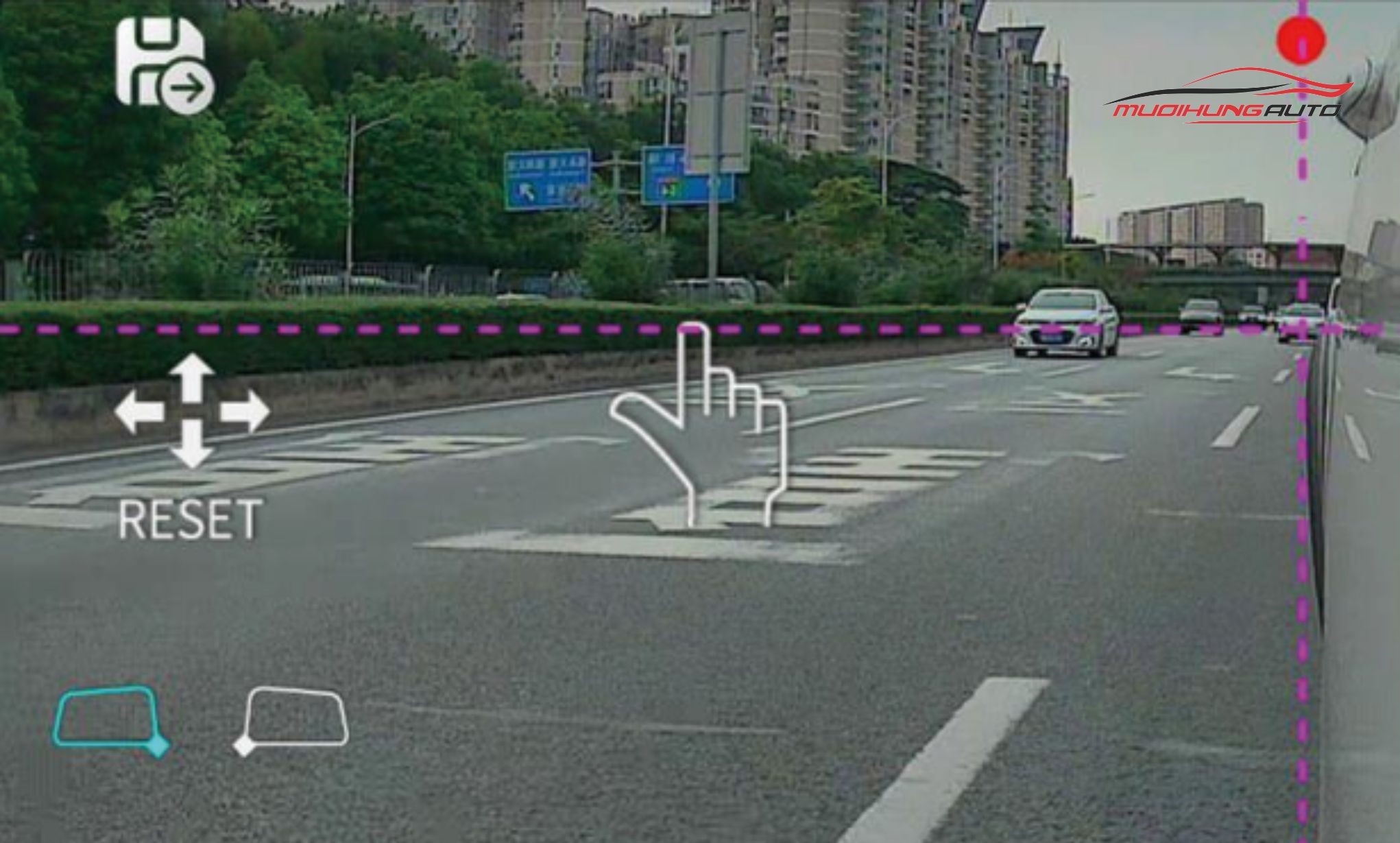

7) Hiệu chỉnh FOV

Quy trình này được thực hiện khi xe đã khởi động. Mục đích là chọn khung hình tối ưu nhất cho việc quan sát khi lái xe.

Các bước chính:

• Bước 1: Lái xe đến vị trí có tầm nhìn xa >100m để căn chỉnh.

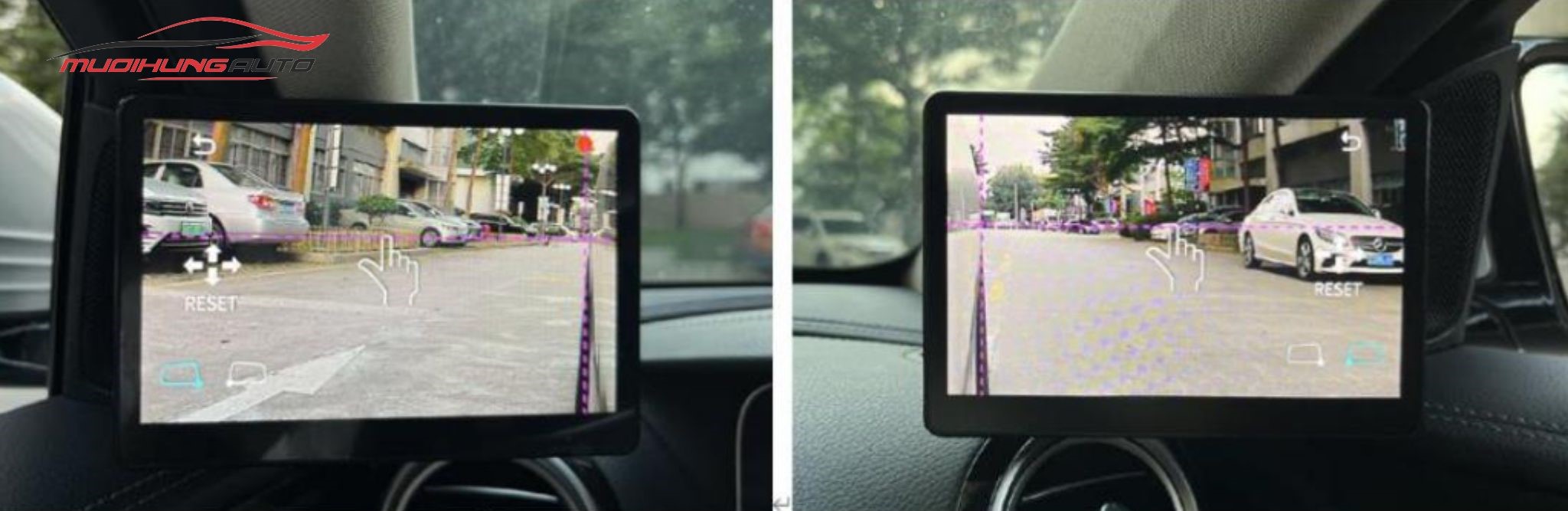

• Bước 2: Trên màn hình trái, nhấp vào biểu tượng bàn tay có 4 mũi tên, giữ ở giữa màn hình để mở khóa Chức năng điều chỉnh FOV. Chọn biểu tượng kính xe bên tài, kéo hình ảnh để căn theo vị trí mong muốn.
• Bước 3: Thực hiện tương tự với màn hình bên phải nhưng chọn biểu tượng kính xe bên phụ.

8) Cài đặt thời gian, kiểm tra hoạt động BSD

Cài đặt thời gian

Quy trình này được thực hiện khi xe đã khởi động. Mục đích là để thiết lập ngày và giờ ban đầu cho hệ thống.

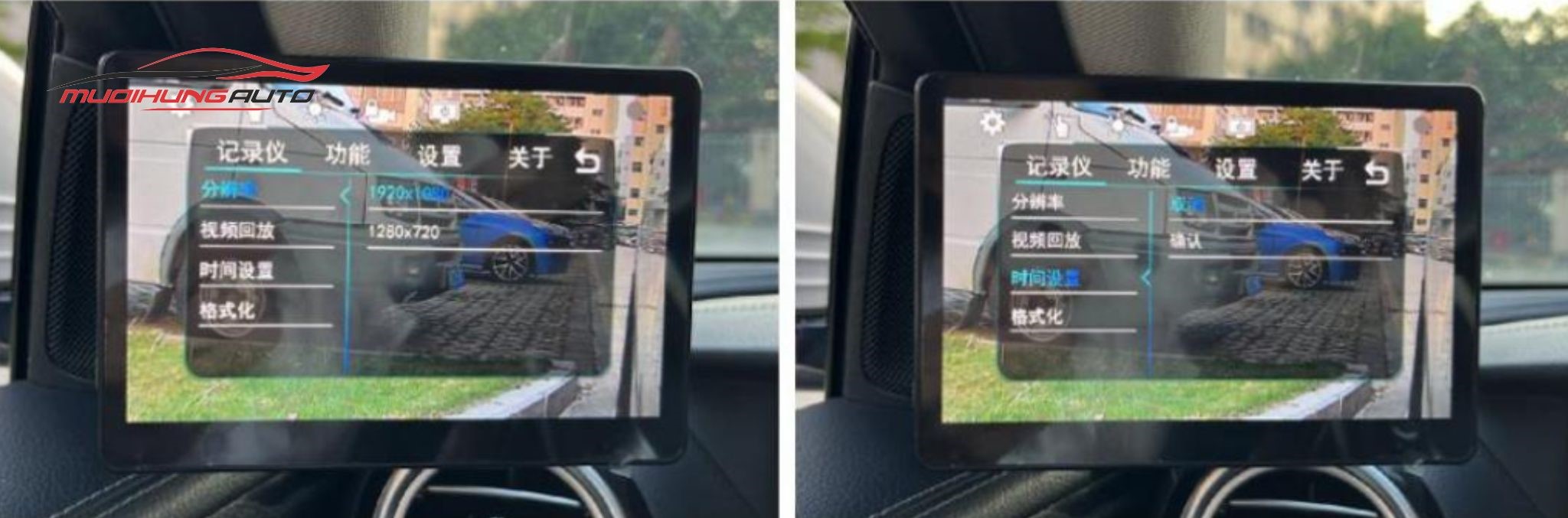

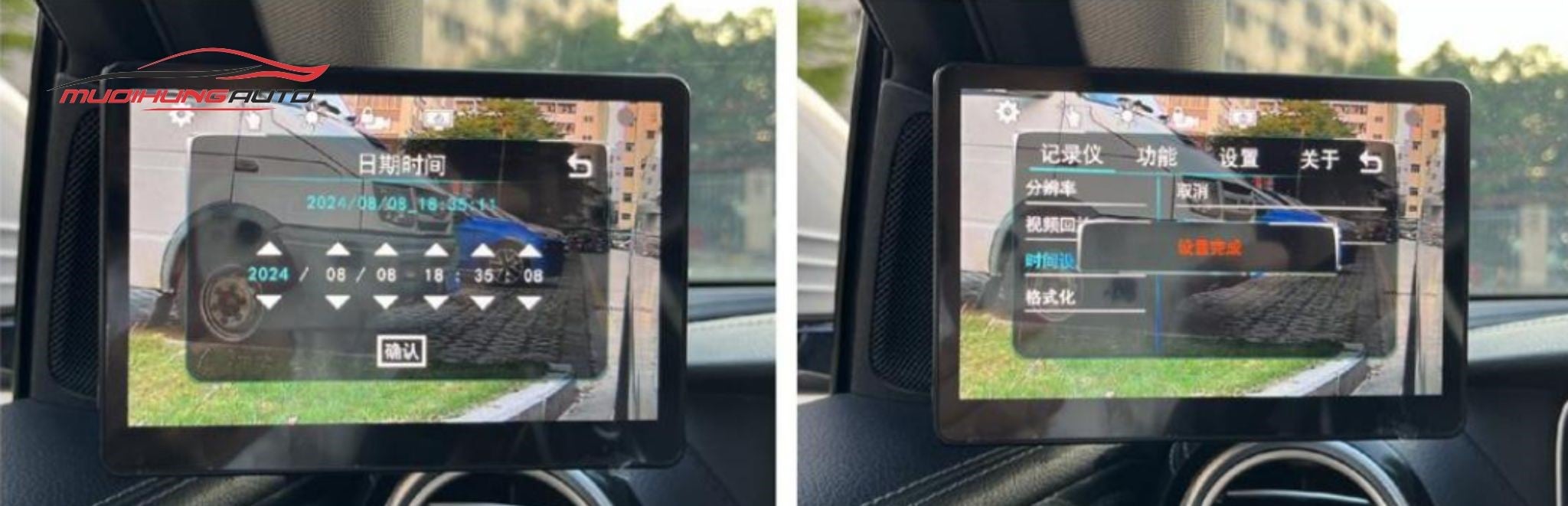

• Bước 1: Khi xe đã khởi động, nhấp vào biểu tượng bánh răng, chọn "Cài đặt thời gian", chọn "Xác nhận".

• Bước 2: Chỉnh thời gian hiện tại, sau đó nhấn nút "Xác nhận". Chờ thông báo "Cài đặt đã hoàn tất" và nhấn nút trở lại để về giao diện chính.

• Bước 3: Cài đặt thời gian chỉ cần trên một màn hình, sẽ tự đồng bộ sang màn hình còn lại.

Triển khai hiệu chuẩn BSD

Quy trình này được thực hiện khi xe đã khởi động. Mục đích là khởi tạo và hiệu chỉnh BSD để thuật toán BSD có độ chính xác cao hơn.

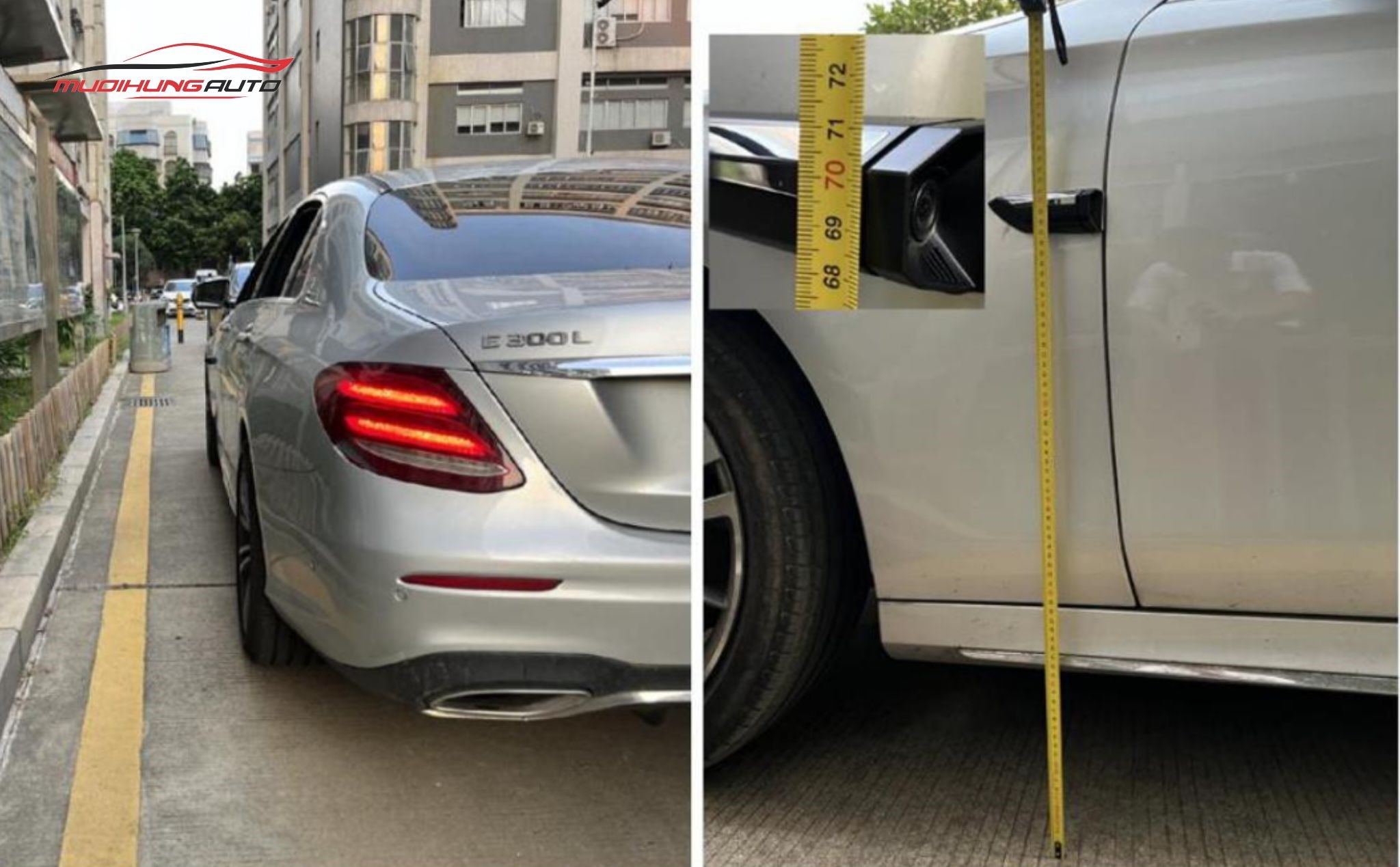

• Bước 1: Đỗ xe trên mặt phẳng, xác định vạch kẻ vàng/lề đường song song với thân xe, đo chiều cao từ mặt đất đến giữa camera, ghi lại giá trị.

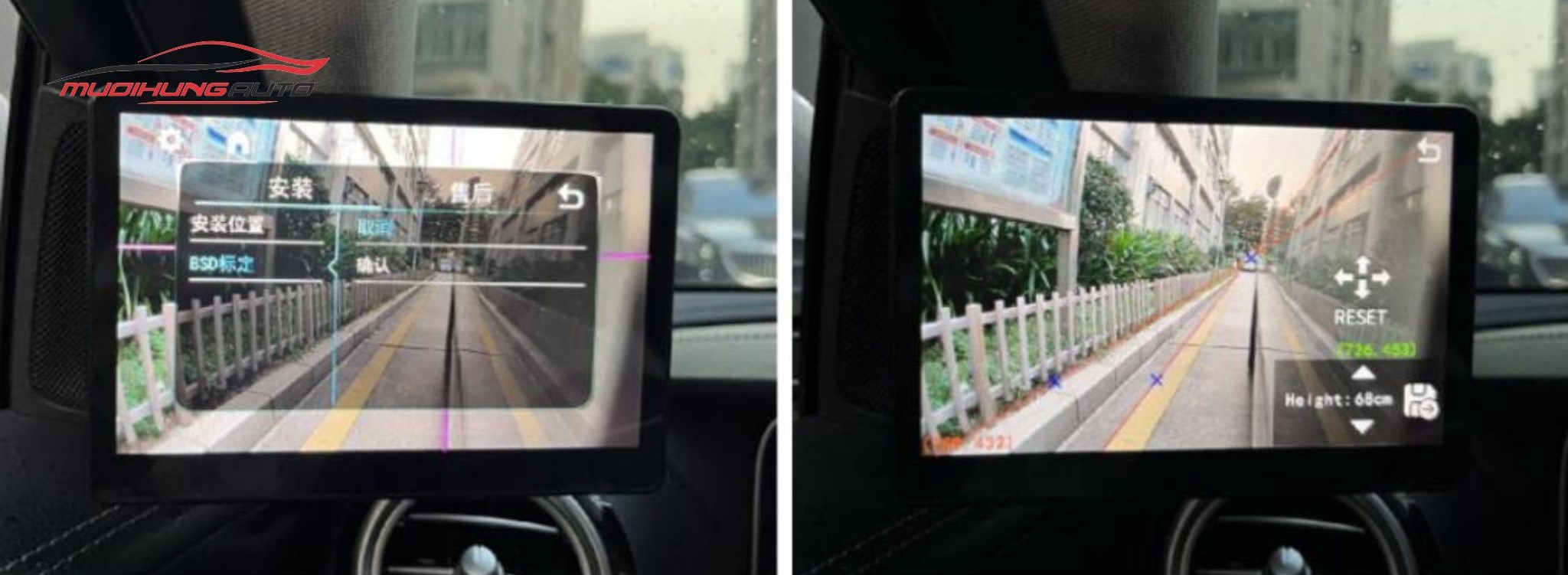

• Bước 2: Khởi động xe, mở giao diện kỹ thuật, chọn "BSD ở màn hình bên trái (như trong Bước 2 của Quy trình 5), sau đó nhấp vào "Hiệu chuẩn" - "Xác nhận".

• Bước 3: Đặt chiều cao camera. Nhấp vào hình tam giác hướng lên/xuống cho đến khi giá trị giống như chiều cao lắp đặt camera đã đo.
• Bước 4: Chọn biểu tượng lưu.
• Bước 5: Sau khi thông báo "Hiệu chuẩn thành công", quay lại giao diện xem trước.
• Bước 6: Hiệu chuẩn BSD cho màn hình phải làm tương tự màn hình trái.

9) Hoàn thiện & kiểm tra tổng thể

Một số bước đầu tiên của quy trình này được thực hiện khi động cơ đã tắt, và các bước cuối cùng được thực hiện khi xe đã khởi động. Mục đích là để đảm bảo tất cả các chức năng của sản phẩm hoạt động bình thường.

• Bước 1: Tắt máy xe.
• Bước 2: Sắp xếp gọn dây thừa, cố định bằng dây ruy băng. Lắp lại các bộ phận đã tháo, kiểm tra từng bộ phận đúng vị trí.
• Bước 3: Khởi động xe.
• Bước 4: Xác nhận màn hình và camera hoạt động bình thường.
• Bước 5: Nếu có dây phát hiện số lùi, kiểm tra chức năng chuyển đổi FOV của số lùi "Vào/Thoát" hoạt động bình thường.
• Bước 6: Hoàn tất lắp đặt hệ thống camera.

Cách sử dụng hiệu quả

Cùng khám phá một số lưu ý để sử dụng camera gương điện tử MateGo CMS930 hiệu quả nhất.

• Tìm hiểu giao diện chính và các chức năng

Tại phía trên bên trái của giao diện chính hiển thị 5 tùy chọn chức năng lần lượt từ trái sang phải là:

- Menu cài đặt: Vào giao diện cài đặt và sửa đổi cài đặt hệ thống

- Điều chỉnh FOV: Vào giao diện điều chỉnh FOV và điều chỉnh vùng hiển thị FOV

- Điều chỉnh độ sáng: Vào giao diện điều chỉnh độ sáng và điều chỉnh độ sáng màn hình

- Ghi hình khẩn cấp: Sau khi nhấp vào nút này, hệ thống sẽ lưu lại các tệp ghi hình của phút hiện tại, phút trước đó và phút tiếp theo vào thư mục ghi hình khẩn cấp.

- Tắt màn hình

- Quay video: Biểu tượng sẽ nhấp nháy khi quay video.

Giao diện hiển thị chính

• Sử dụng chế độ FOV tiêu chuẩn & FOV đảo ngược

Hệ thống camera quan sát bên hông sẽ tự động chuyển đổi giữa FOV tiêu chuẩn và FOV lùi tùy theo trạng thái số của xe, với điều kiện đường dây phát hiện số lùi được lắp đặt đúng cách. Nghĩa là, khi xe ở số R, hệ thống sẽ hiển thị FOV lùi và khi xe ở các số khác, hệ thống sẽ hiển thị FOV tiêu chuẩn.

Ngoài ra, người dùng có thể chuyển đổi giữa FOV tiêu chuẩn và FOV lùi bằng cử chỉ chạm trên giao diện xem trước. Cụ thể, trượt từ dưới lên trên (trượt lên) cho phép chuyển từ FOV tiêu chuẩn sang FOV lùi, và trượt từ trên xuống dưới (trượt xuống) cho phép chuyển từ FOV lùi sang FOV tiêu chuẩn.

Hiệu chỉnh FOV

Bảo dưỡng và vệ sinh thiết bị

Để đảm bảo độ bền và tính ổn định của sản phẩm, người dùng cần bảo dưỡng và vệ sinh thiết bị đúng cách:

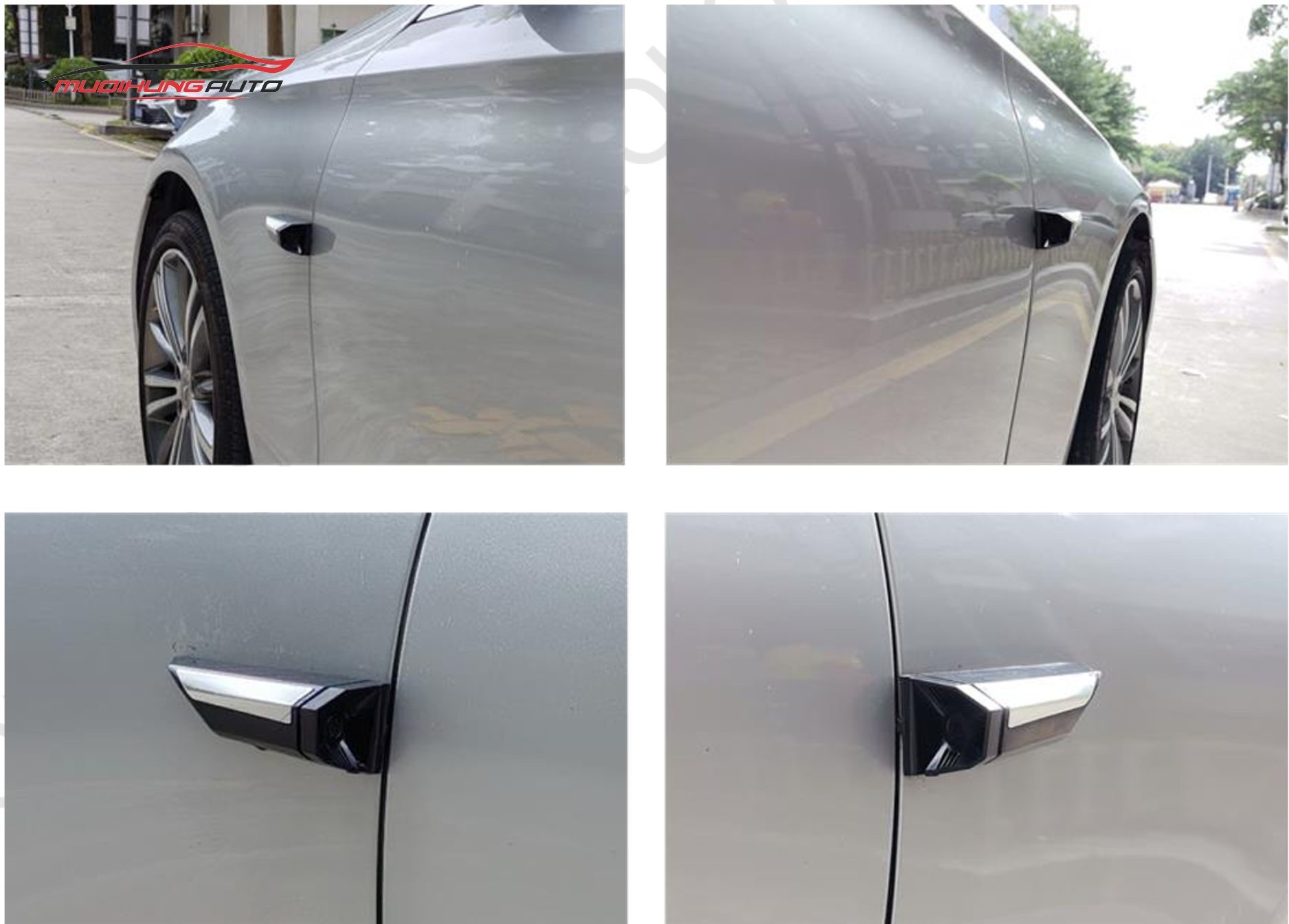

• Cách vệ sinh ống kính đúng chuẩn, tránh trầy xước

Độ sạch của ống kính quyết định đến chất lượng hình ảnh đầu vào. Hệ thống ống kính sẽ được vệ sinh nghiêm ngặt trước khi xuất xưởng. Do đó, người dùng nên cố gắng tránh chạm tay trực tiếp vào bề mặt ống kính. Khi phát hiện bụi bẩn hoặc dấu vân tay trên bề mặt ống kính trong quá trình sử dụng, người dùng có thể lau bằng da lộn chuyên dụng, khăn lau kính hoặc khăn giấy mềm. Nếu cần, có thể sử dụng cồn để vệ sinh.

Vệ sinh ống kính đúng chuẩn

Nếu sản phẩm bị hỏng trong quá trình sử dụng, vui lòng liên hệ với nhà cung cấp dịch vụ tại địa phương để được bảo trì và kiểm tra kịp thời.

• Định dạng thẻ nhớ định kỳ

Để đảm bảo hệ thống hoạt động bình thường, người dùng cần định dạng thiết bị lưu trữ ít nhất mỗi tháng một lần.
